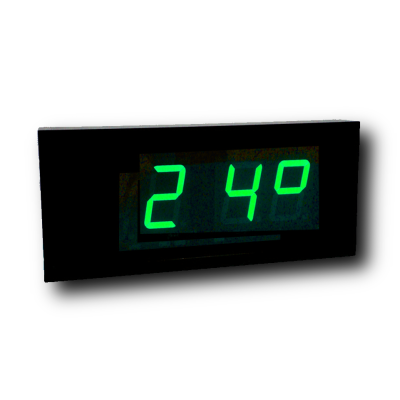

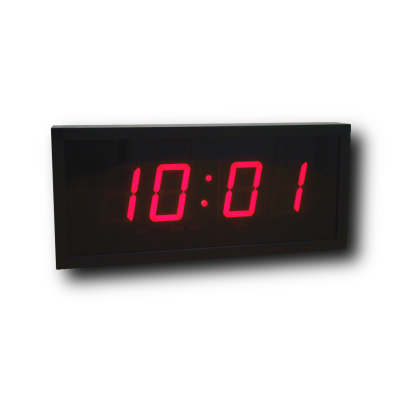

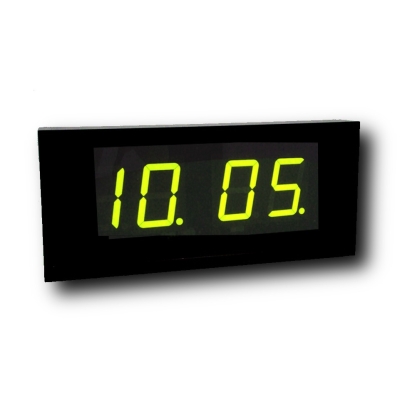

ЦПВ-4.Д.100 ХРОНОТРОН Цифровые двухсторонние первично-вторичные часы
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

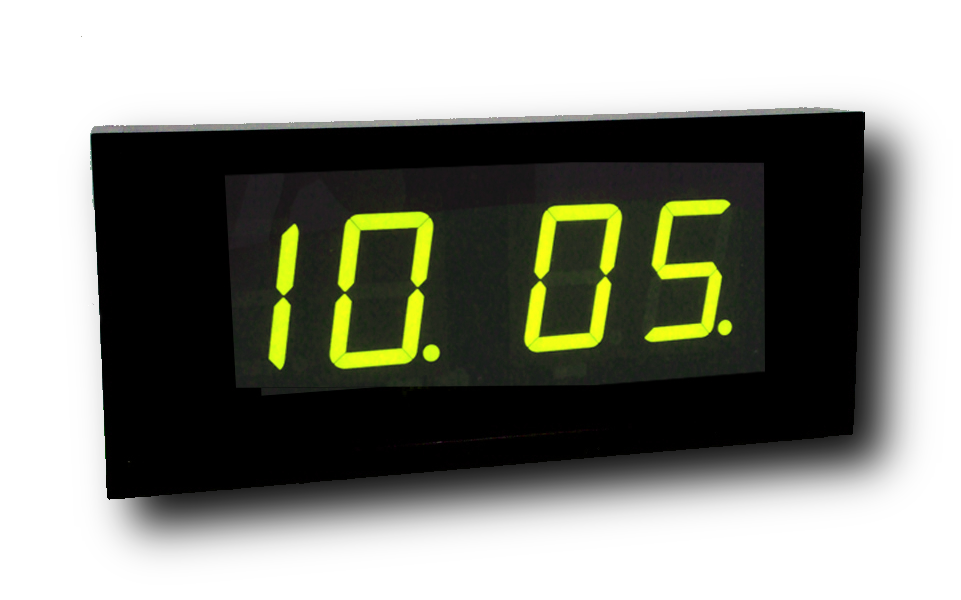

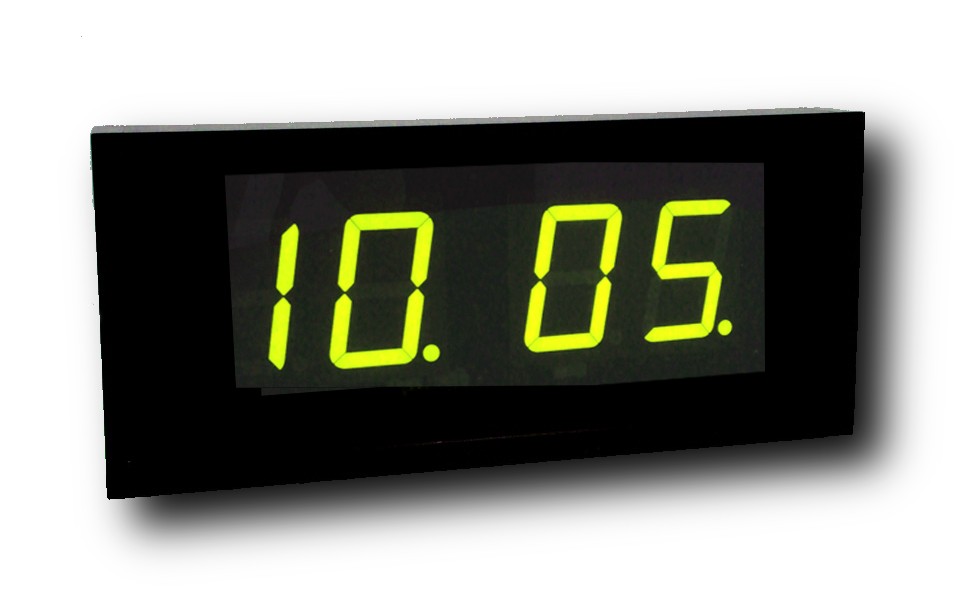

Цифровые двухсторонние первично-вторичные часы ЦПВ-4.Д.100 эксплуатируются в помещениях для отслеживания и отображения точного текущего времени (формат часы и минуты), даты (день и месяц), а также температуры окружающего воздуха, при условии подключения выносного термодатчика (приобретается отдельно). Частота смены данных настраивается.
Двухсторонний дисплей часов выполнен на основе семисегментных светодиодных индикаторов; на каждой из сторон помещается четыре (4) знака высотой сто (100) мм. Цвет цифр (желтый/зеленый/красный) выбирается при заказе. Хорошая видимость информации на часах с расстояния до пятидесяти (50) метров. Возможна настройка часовых поясов и автоматического перехода на сезонное время.
Часы серии ЦПВ могут применяться в трех вариантах: автономный прибор для одного помещения, синхронизация времени ведется от внешнего источника (GPS и тп); первичные часы в системе часофикации объекта, генерируют для вторичных часов синхронизирующие импульсы стандарта DCF и сигнал управления TELNU; вторичные часы в составе системы, синхронизируются аналогичными способами.
Оснащение часов ЦПВ-4.Д.100: 1 вход и 1 выход DCF-сигнала, гальванически изолированные; 1 вход и 1 выход для сигнала управления типа TELNU (гальваническая развязка отсутствует). В стандартной версии прибора, DCF-сигнал (вход и выход) реализован за счет схемы «токовая петля» активная или пассивная. Под заказ можно реализовать интерфейс RS-485.

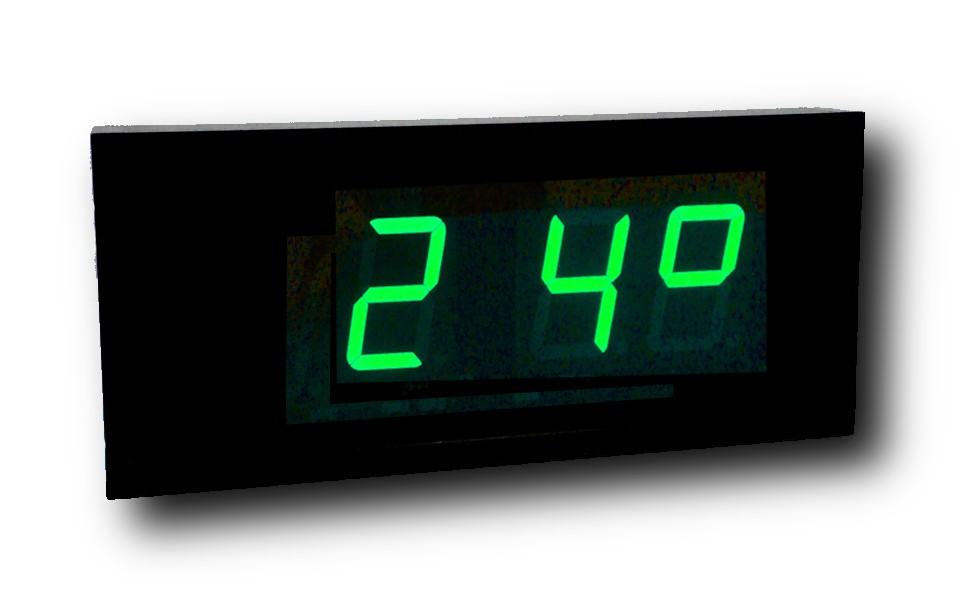

Температурные показатели отображаются в пределах -55.. +99ºC.
Электропитание цифровых первично-вторичных часов серии ЦПВ ведется от сети AC ~110-264В (частота 50Гц) с резервированием за счет двух подключаемых АКБ с напряжением 12В DC (АКБ приобретаются отдельно). Для максимальной надежности, внутрь встроен аккумулятор, позволяющий пассивное применение часов до 30 дней.
Монтаж на стену, вертикальный. Под заказ изготавливается потолочный вариант.
Подробное описание
Схема подключения источника DCF- сигнала с выходом типа активная «токовая петля»
Схема подключения источника DCF- сигнала с выходом типа пассивная «токовая петля»
| Тип | Первично-вторичные двухсторонние цифровые часы |
| Дисплей | из 7-и сегментных светодиодных индикаторов |
| Количество знаков, их высота | 4 разряда, 100 мм (на каждой из сторон) |
| Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже | 1 с / сутки |
| Пассивный запас хода (без индикации и управления), не менее | 30 суток |
| Синхронизация | От внешнего источника, от первичных часов: DCF / TELNU |
| Форма | Прямоугольная |
| Индикация | Цифровая: часы и минуты, день и месяц, температура (при наличии выносного термодатчика) |
| Монтаж | Настенный |
| Напряжение питания при внутреннем источнике питания | 110…264 В ,50 Гц |
| Напряжение питания при внешнем источнике питания | 30 В ±10 % |
| Напряжение питания при питании от внешних аккумуляторов | 2 х 12 В / 0,7 Ач |
| Диапазон выходных напряжений на клеммах подключения внешних аккумуляторов | 24…30 В |
| Максимальный ток заряда внешних аккумуляторов | 0,25А |
| Потребляемая мощность, не более | 30 Вт / с выходом «TELNU» 60 Вт |
| Цвет цифр | Желтый/зеленый/красный |
| Рабочий диапазон температур | 0…+50 °C |
| Применение | Внутри помещений |
| Габариты | 540 х 235 х 80 мм |
| Вес | 3,2 кг |
| Диапазон амплитуд входного сигнала | 5…33 В |
| Максимальный входной ток | 40 мА |
| Максимальное коммутируемое напряжение на выходе | 70 В |
| Максимальный коммутируемый ток на выходе | 70 мА |
| Остаточное выходное напряжение в разомкнутом состоянии при токе нагрузки 10мА, не более | 8,5 В |
| Максимальная дальность синхронизации | 600 м |
| Максимальная разность напряжений между входами A и B | 12 В |
| Максимальная разность напряжений между входами A, B и общим | 6 В |
| Максимальное количество приёмников, подключаемых к выходу | 31 |
| Максимальная дальность синхронизации | 1200 м |
| Максимальное выходное напряжение | 24…30 В |
| Максимальный ток нагрузки | 1 А |
| Часы ЦПВ-4.Д.100: | 1 шт. |
| Руководство пользователя: | 1 шт. |
