Система единого точного времени МОБАТАЙМ СИСТЕМС

MOBATime SYSTEMS (Россия) – один из ведущих мировых производителей систем единого времени. Компания предлагает широкий ассортимент высококачественной продукции для построения систем часофикации. К ним относятся:

• сервера времени;
• часовые станции;
• первичные часы;
• вторичные часы;
• текстовые табло;
• дополнительное оборудование.

Сервера времени – представляют собой высокоточные устройства, предназначенные для построения систем единого времени, которые служат для синхронизации компьютерных сетей, а также всевозможных устройств, основанных на процессорном управлении. Сервера времени принимают сигнал точного времени от внешних GPS приемников, после чего передают его по протоколу NTP через компьютерную сеть мастер-часам, вторичным часам и прочим устройствам.

Применяют их на объектах, где требуется высокая точность отображаемого времени, таких как: ЖД вокзалы и аэропорты, станции метро, финансовые учреждения, государственные структуры, телевизионные продакшн-студии, крупные предприятия и многое другое.

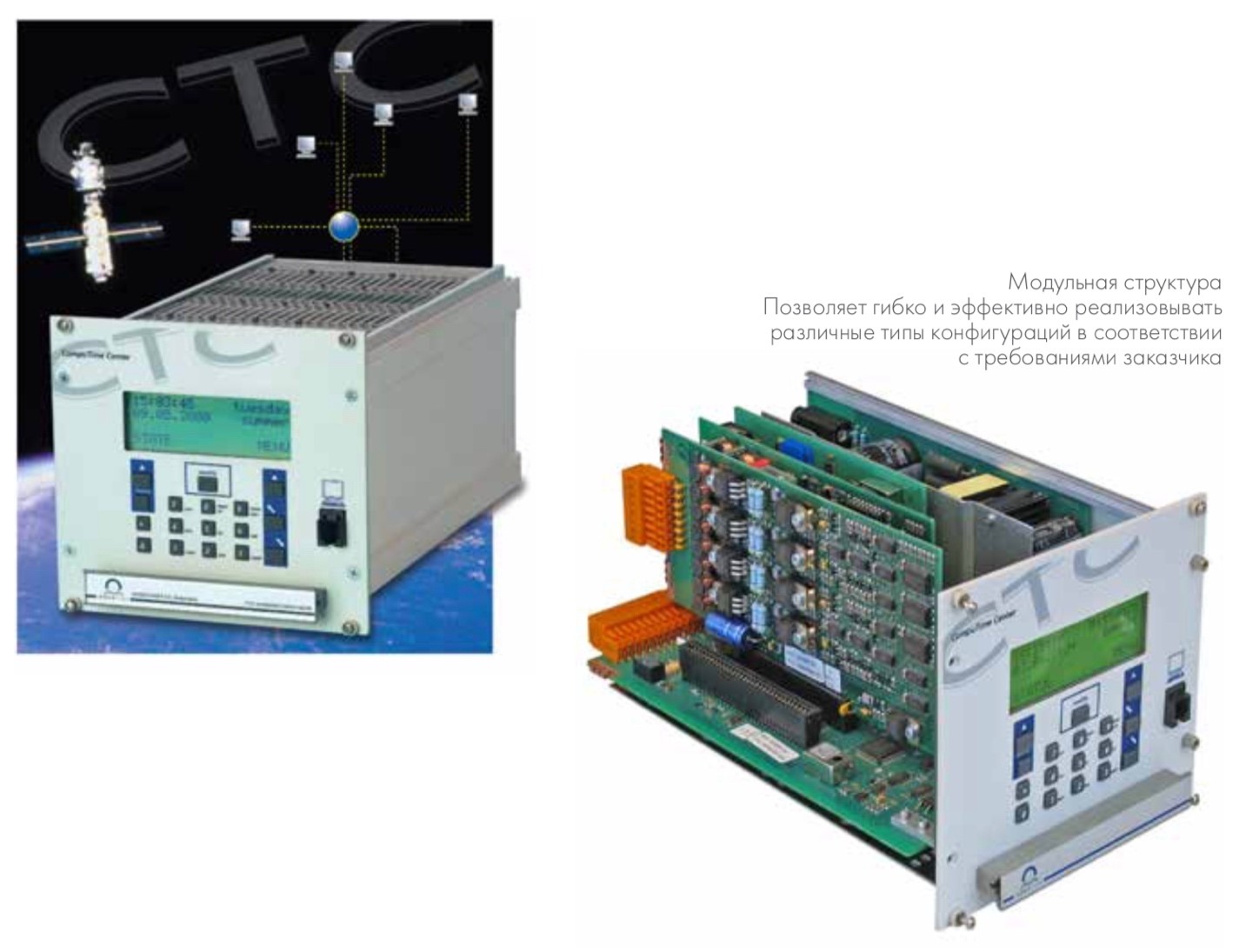

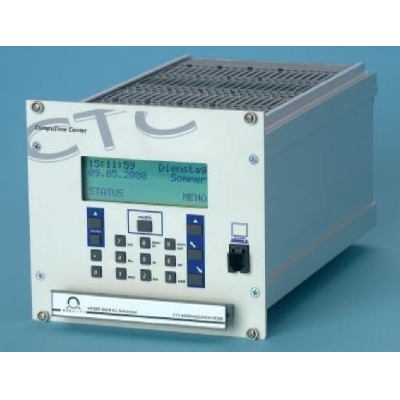

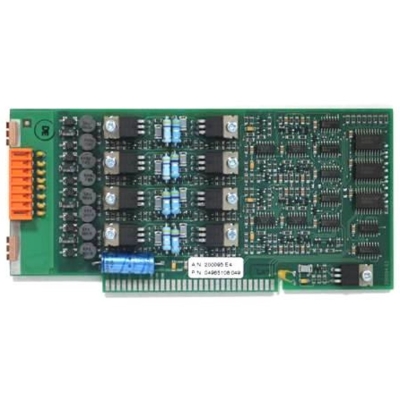

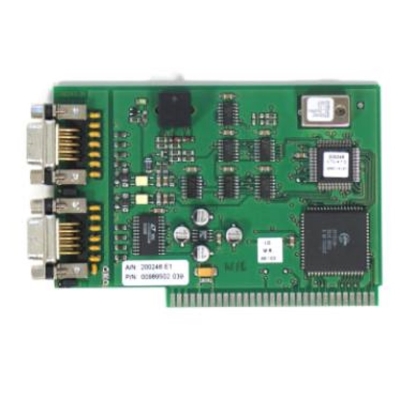

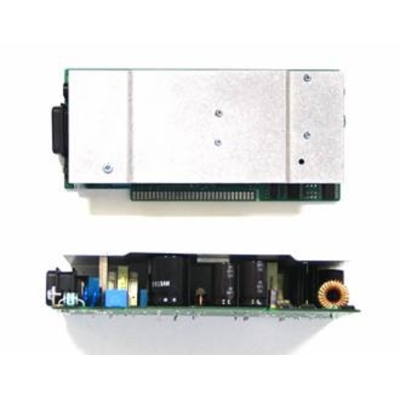

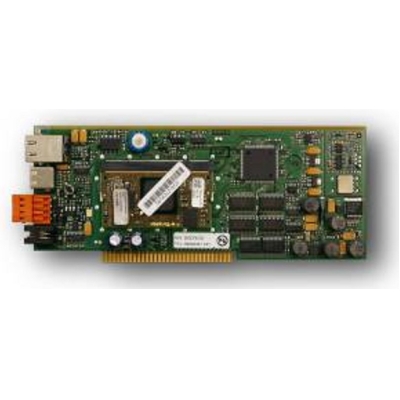

Часовые станции – предназначены для организации отказоустойчивых систем единого времени с неограниченным количеством управляемых (вторичных) часов. Часовые станции поддерживают подключение всевозможных источников GPS и DCF синхронизации, а также компьютерных сетей по протоколу TCP/IP. Они генерируют кодированные сигналы времени разных форматов, высокочастотные импульсы и контролируют частоту электросети. Более того, часовые станции осуществляют контроль исполнительными устройствами по заданному времени, благодаря программированию релейных выходов.

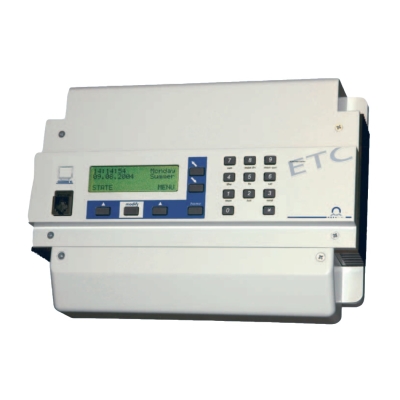

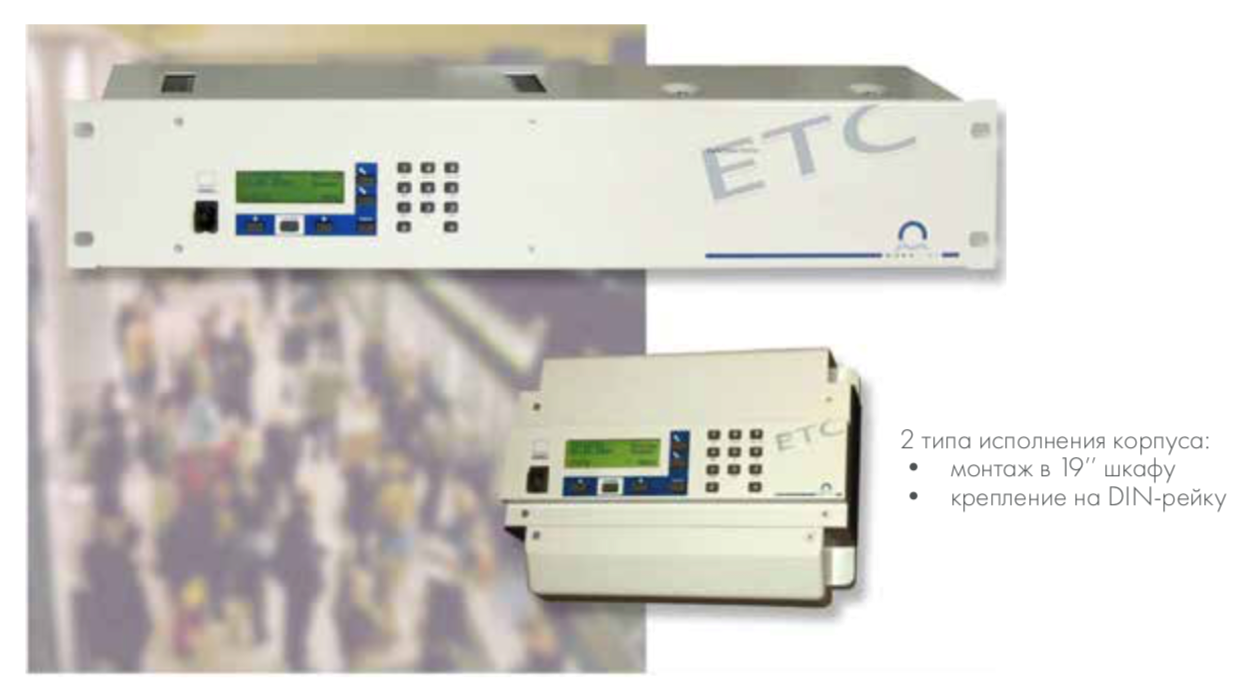

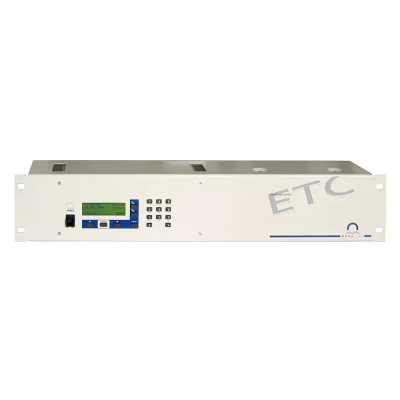

Первичные часы (они же мастер-часы) – представляют собой стационарный блок, предназначенный для построения небольших систем единого времени. В большинстве случаев это устройство, выполненное в виде настенного прибора или рэкового модуля. Для синхронизации со вторичными (управляемыми) часами используются поляризованные импульсы 24 В, линия MOBALine, либо радиоканал формата DCF-77. При этом вторичные управляемые часы могут быть как цифровые, так и аналоговые.

Применяют первичные мастер-часы как правило на объектах, где высокая точность систем часофикации не требуется. К ним зачастую относятся: административные учреждения, больницы и поликлиники, небольшие промышленные предприятия, среднеобразовательные и высшие учебные заведения, автостанции и многое другое.

Вторичные часы – это часы, которые устанавливаются на видном месте непосредственно там, где необходимо информировать людей о текущем времени. Прежде всего они делятся на аналоговые и цифровые.

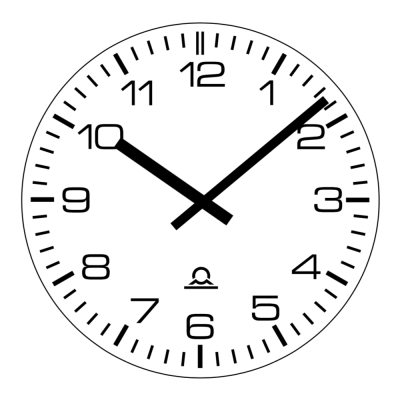

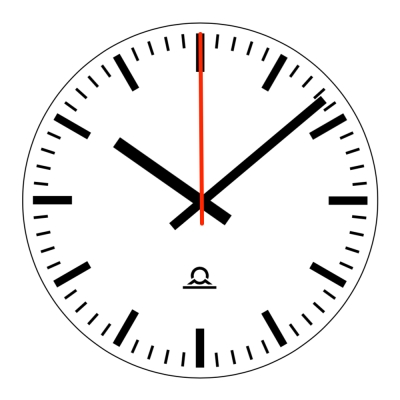

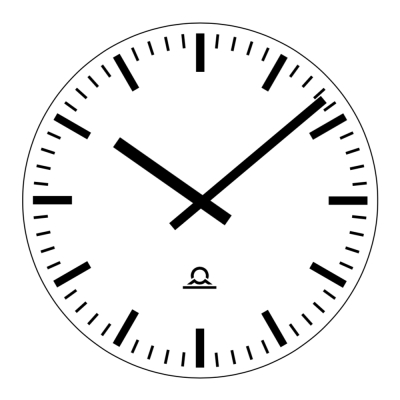

Аналоговые часы – выполнены в виде классических стрелочных часов с циферблатом, которые в свою очередь имеют несколько модификаций исполнения:

• циферблат с обычными метками, часовая и минутная стрелки;
• циферблат с обычными арабскими цифрами, часовая и минутная стрелки;
• циферблат с жирными метками, часовая и минутная стрелки;
• циферблат с жирными арабскими цифрами, часовая и минутная стрелки;
• циферблат с обычными метками, часовая, минутная и секундная стрелки;
• циферблат с обычными арабскими цифрами, часовая, минутная и секундная стрелки.

В свою очередь, каждые из вышеперечисленных часов имеют несколько модификаций:

• автономный механизм управления;
• синхронизация поляризованными импульсами;
• синхронизация по радиоканалу DCF;
• синхронизация по линии MOBALine;
• синхронизация по протоколу NTP.

Плюс ко всему аналоговые вторичные часы имеют несколько разновидностей исполнения, которые отличаются по размеру циферблата и по форме (круглая или квадратная).

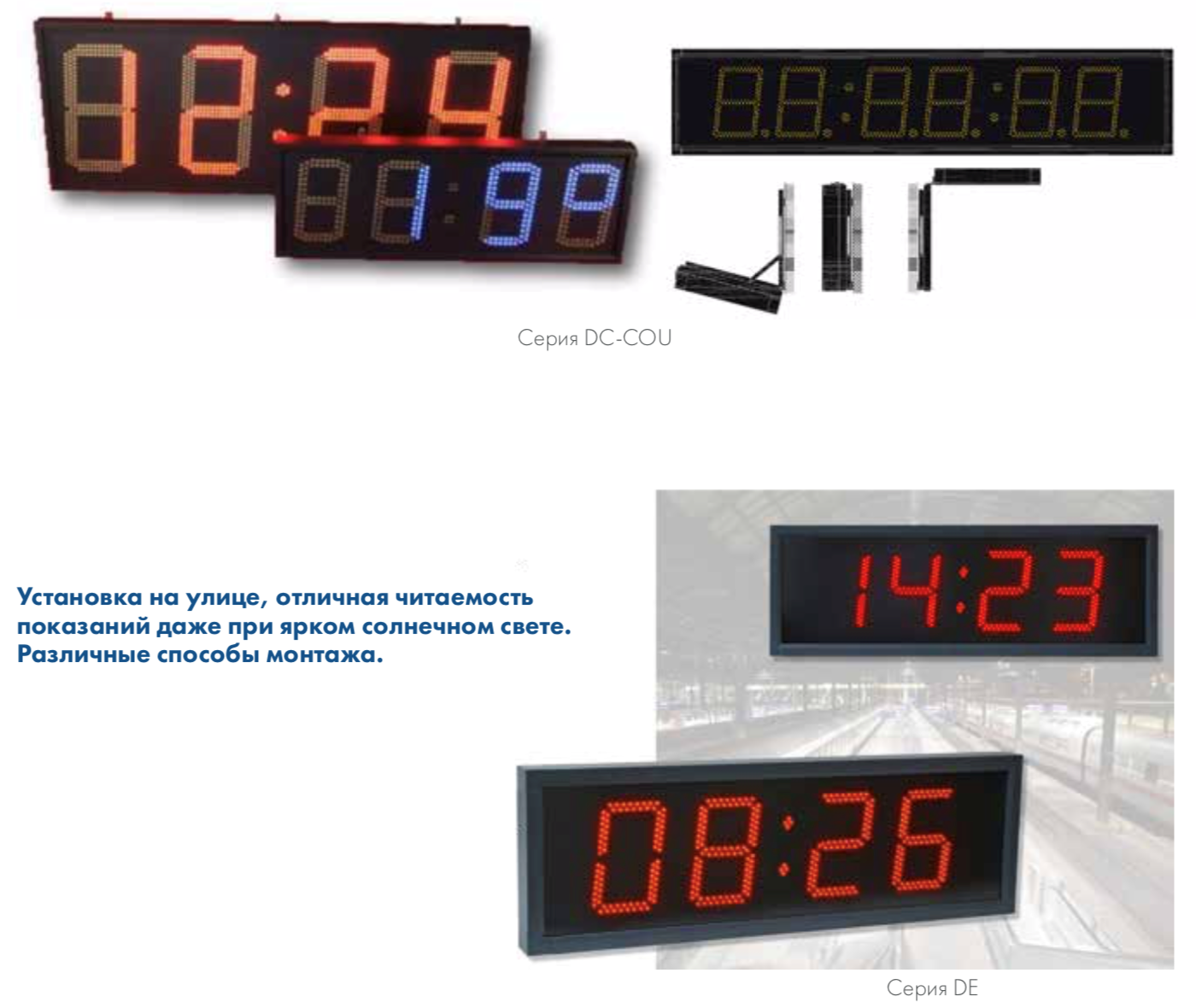

Цифровые часы – выполнены в виде традиционных светодиодных часов, которые в свою очередь имеют следующие отличительные особенности:

• однострочные или двухстрочные;
• цвет отображаемых символов: красный, синий, зеленый, желтый;
• тип крепления: настенный или потолочный;
• цвет корпуса: черный или серебристый.

Помимо этого, как и в случае с аналоговыми часами, цифровые отличаются способом синхронизации. Однако в данном случае способы синхронизации имеют следующие особенности:

• синхронизация по интерфейсам: RS-232 / RS-485 / IRIG-B;
• синхронизация по протоколу NTP;
• синхронизация по протоколу NTP + питание PoE;
• синхронизация по протоколу NTP по связи Wi-Fi.

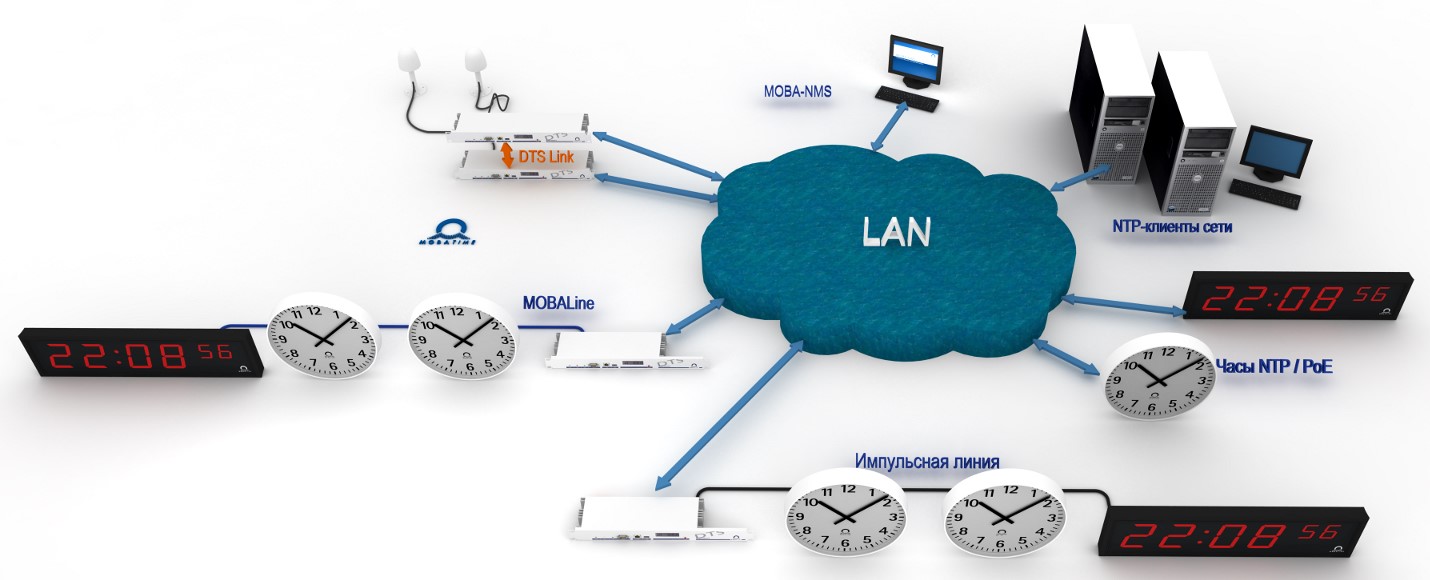

Принципы построения системы единого времени Mobatime

В основе системы Mobatime заложена концепция распределенной системы единого времени DTS (Distributed Time System) – это принцип децентрализованного управления и мониторинга всех компонентов, которые образуют систему единого времени по сети Ethernet. Данная технология обеспечивает высокую надежность и отказоустойчивость, а также предоставляет сервис синхронизации всем NTP-клиентам, находящимся в локальной сети. Передача информации о времени осуществляется с помощью традиционного NTP протокола.

Для управления аналоговыми или цифровыми часами применяются DTS серверы с одним или несколькими выходами для вторичных (управляемых) часов. При этом выходы могут работать как по системе MOBALine, так и поляризованными импульсами. Те же часы, которые поддерживают синхронизацию по протоколу NTP, могут непосредственно включаться в локальную сеть там, где это наиболее удобно.

Для контроля работоспособности, управления и диагностики всех подключенных устройств в системе mobatime используется специализированное ПО MOBA-NMS, которое поддерживает работу с большими системами единого времени, где одновременно может быть задействовано до 1000 различных устройств. Основные функциональные возможности MOBA-NMS это:

• полная автоматизация процессов (обнаружение новых устройств и отслеживание их текущего состояния, а также мониторинг всех данных, передаваемых по сети);
• возможность группировки устройств в отдельные логические группы;
• централизованное управление системой;
• поддержка как Multicast, так и Unicast передачи данных.

Методы синхронизации вторичных часов в системе Mobatime Systems (Россия)

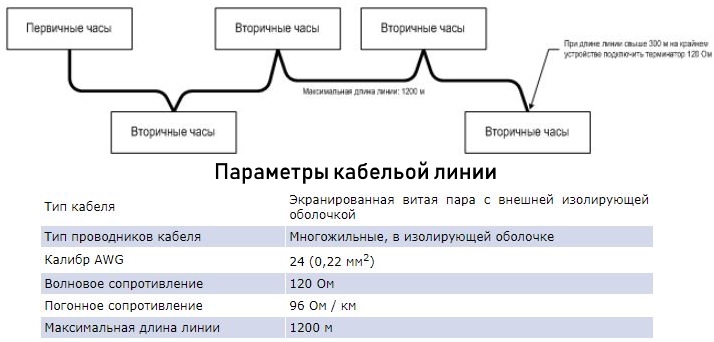

По сети RS-485

Двухпроводная линия, работающая в полудюплексном режиме, где каждое подключенное устройство может выступать в роли как приемника, так и передатчика. Использование двух проводников в качестве линии передачи, накладывает на такой метод синхронизации определенные ограничения, а именно то, что в каждый момент времени данные могут передаваться только в одном направлении. Таким образом, при таком методе синхронизации в системе используется одно «мастер» устройство, которое передает данные о времени вторичным часам, при этом вторичные часы могут отправлять «мастеру» информацию о своем состоянии.

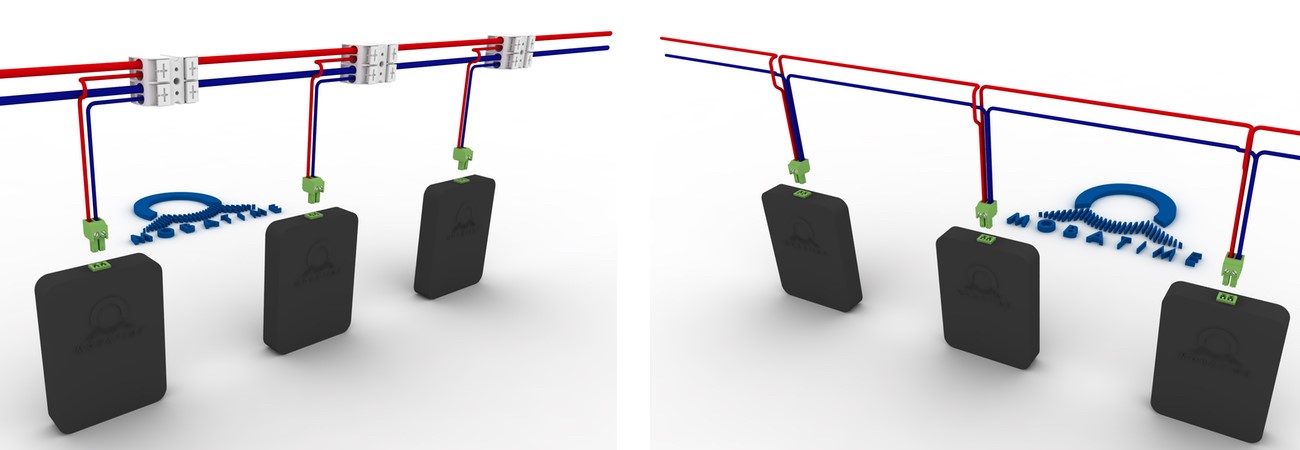

Система MOBALine

Представляет собой принцип одновременной передачи помехозащищенных данных, которые также включает в себя питание для вторичных часов. Это один из наиболее оптимальных и универсальных методов синхронизации, так как осуществляется по простому двухпроводному кабелю. Данная система, в большинстве случаев, используется для синхронизации вторичных часов с главными мастер-часами. Передача данных в этом случае осуществляется при помощи частотно-амплитудной модуляции, основными параметрами которой являются:

• частота 50 Гц;
• напряжение от 10 до 20 В.

Импульсная линия 24 В

Данный метод синхронизации вторичных часов сводится к тому, что по линии синхронизации от главных «мастер» часов передаются импульсы чередующейся полярности, которые имеют определенную величину и передаются с одной тактовой частотой. Таким образом, все вторичные часы, которые подключены к такой линии, получают данные импульсы и подстраивают свой ход в такт. При прекращении выдачи импульсов источником, часы останавливают свой ход.
