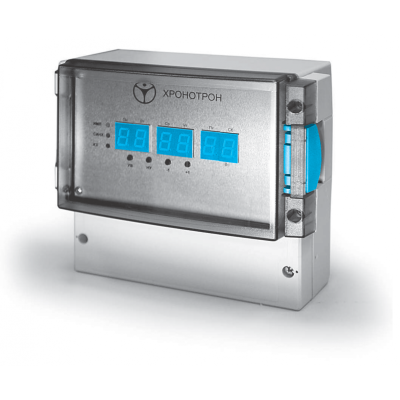

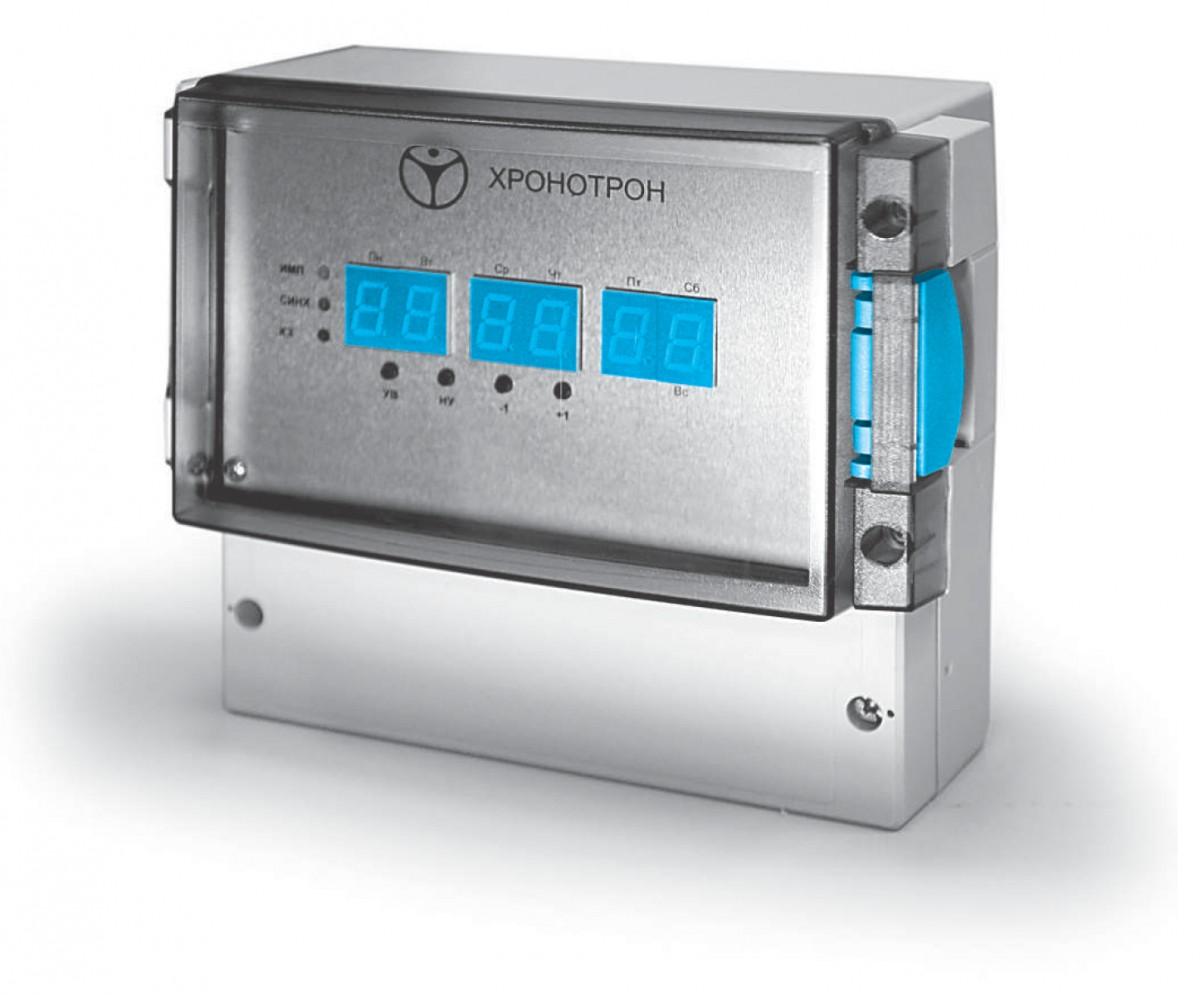

ЦП-2 ХРОНОТРОН Первичные кварцевые цифровые часы
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Первичные кварцевые цифровые часы ЦП-2 применяются в качестве базового прибора для создания системы единого времени (СЕВ) на каком-либо объекте. Их задача - обеспечение данными о точном времени вторичных аналоговых и аналоговых самоустанавливающихся (стрелочных), а также цифровых часов, входящих в систему. Количество управляемых часов зависит от типа синхронизации импульсами чередующейся полярности: минутными (потребляемый ток подобных часов 50 мА) - до 20шт.; секундными (потребляемый ток подобных часов 5 мА) - до 200 шт. Есть функция автоматического перехода на зимнее/летнее время (отключается по желанию пользователя), а также возможность задать различные часовые пояса для отображения на дисплее и в системе.
Для первичных часов ЦП-2 предусмотрена внешняя синхронизация от любого надежного источника (приемник-GPS или что-то подобное) за счет входа DCF (активный или пассивный, типа токовая петля) с которого на выход можно передавать либо прямой сигнал, либо синтезированный DCF/TELNU. Данный подход обеспечивает максимально точные показатели во всей СЕВ. Тип применяемой синхронизации, длительность импульса и паузы между ними задается непосредственно кнопками на приборе с последующим сохранением в памяти устройства, которая не зависит от наличия питания.

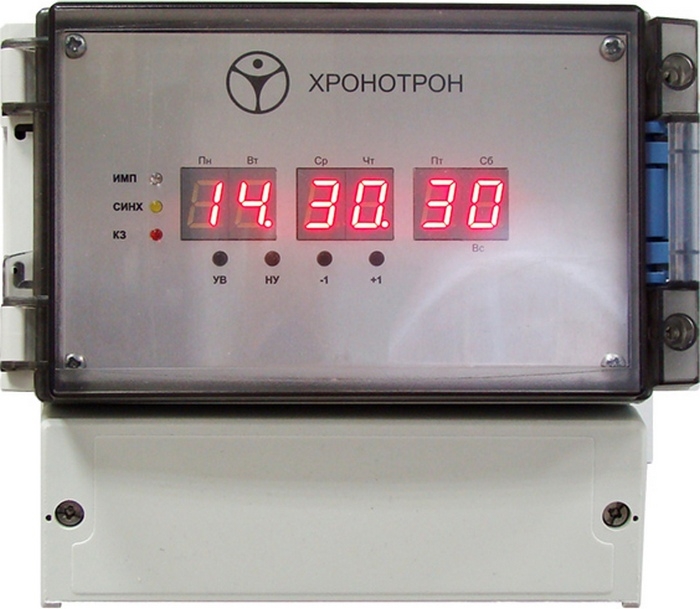

Дисплей выполнен на основе семисегментных светодиодных индикаторов, 6 разрядов, цвет красный. Визуализируется текущее время, включая секунды и дата, включая год. Если индикация на ЦП-2 не требуется, то ее можно полностью отключить.
Устройство оснащено коммутационным реле, которое действует согласно программе (можно задать до 64 программ) по времени с максимальной длительностью коммутации 60 секунд (шаг установки 1 секунда). Параметры коммутации: Imax 80 мА, Umax DC 400 В, Umax AC 250 В.
Часы выполнены в корпусе FIBOX для установки на стол в помещении. Электропитание организовано от сети переменного тока напряжением 220В, а также предусмотрены входы для подключения внешних АКБ (2 * 12В). Помимо этого, за счет внутренней батареи при отключении питания часы поддерживают внутренний отсчет времени до 30 суток.
Подробное описание
Схема подключения источника DCF-сигнала с выходом активная «токовая петля»
Схема подключения источника DCF-сигнала с выходом пассивная «токовая петля»
| Тип | Первичные цифровые кварцевые часы |
| Дисплей | из 7-и сегментных светодиодных индикаторов; |
| Индикация | Цифровая: часы, минуты и секунды; день, месяц и год |
| Количество знаков | 6 разрядов |
| Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже | 1 с/сутки |
| Пассивный запас хода (без индикации и управления), не менее | 30 суток |
| Амплитуда напряжения на импульсном выходе, при токе нагрузки до 1А | 27 В ± 10% |
| Длительность импульса в нормальном режиме минутный (шаг 0,1 с) / секундный (шаг 0,01 с) отсчёт | 0,1...9,9 с / 0,01...0,99 с |
| Длительность импульса в ускоренном режиме минутный (шаг 0,1 с) / секундный (шаг 0,01 с) отсчёт | 0,1...9,9 с / 0,01...0,99 с |
| Длительность паузы в ускоренном режиме минутный (шаг 0,1 с) / секундный (шаг 0,01 с) отсчёт | 0,1...9,9 с / 0,01...0,99 с |
| Нагрузочная способность импульсного выхода при импульсном потреблении управляемых часовых механизмов < 50 мА | до 20 вторичных часов |
| Нагрузочная способность импульсного выхода при импульсном потреблении управляемых часовых механизмов < 5 мА | до 200 вторичных часов |
| Внешние аккумуляторные батареи (номинальный ток заряда, не более) | 2 x 12 В (0,25 А) |
| Основной выход программируемого реле | Imax. 3 A; Umax. коммут. AC 250 В |
| Дополнительный выход программируемого реле | Imax. 80 mA; Umax. коммут. AC 250 В / DC 400 В |
| Количество программ / максимальная длительность коммутации одной программы | 64 / 60 с |
| Напряжение питания при сетевом источнике | 220 В ± 10 %, 50 Гц |
| Напряжение питания от внешних аккумуляторов | 2 х 12 В |
| Потребляемая мощность | 35 Вт |
| Цвет цифр | Красный |
| Рабочий диапазон температур | 0…+70 °C |
| Монтаж | Внутри помещений, настольный |

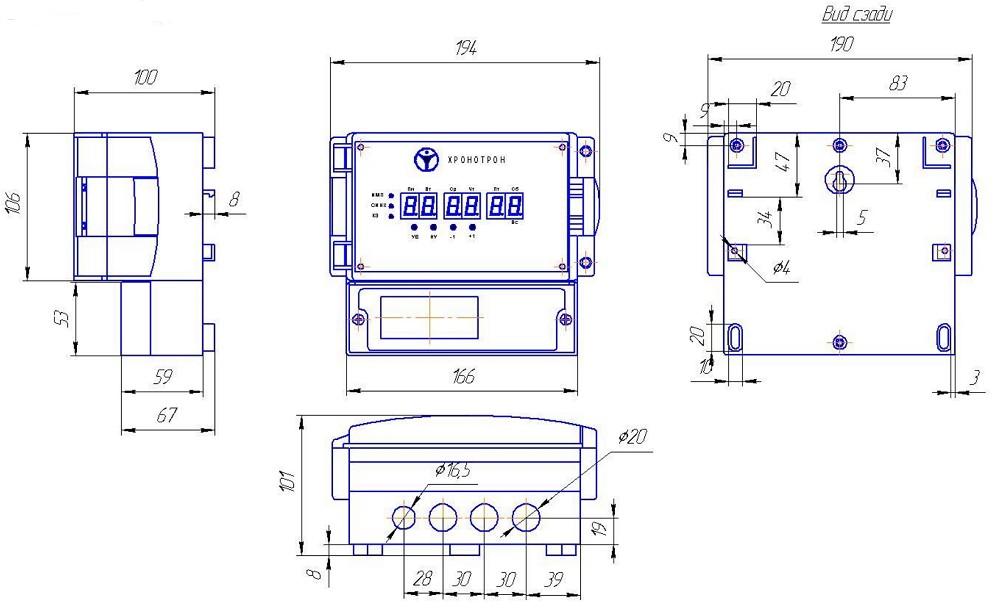

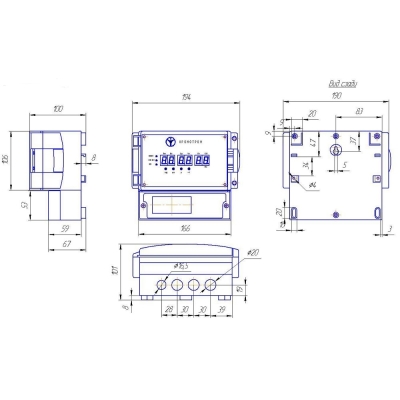

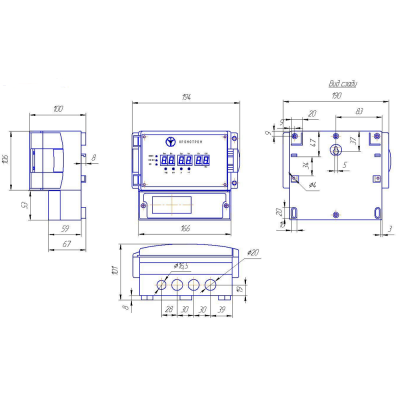

| Габариты | 188*160*106 мм |
| Вес | 1,3 кг |
| Часы ЦП-2: | 1 шт. |
| Руководство пользователя: | 1 шт. |
| Сетевой шнур: | 1 шт. |
