ЦП-2-R1-У24 ХРОНОТРОН Первичные кварцевые цифровые часы с усилителем импульсов

Первичные кварцевые цифровые часы с усилителем импульсов ЦП-2-R1-У24 применяются в качестве базового прибора для создания системы единого времени (СЕВ) на каком-либо объекте. Их задача - обеспечение данными о точном времени вторичных аналоговых и аналоговых самоустанавливающихся (стрелочных) часов, входящих в систему. Двухканальный усилитель, которым оснащены часы, позволяет увеличивать нагрузку (кол-во подключаемых вторичных часов). Каждый канал усилителя оборудован защитой от перегрузки по току. Максимальный ток нагрузки усилителя - 8А.

Количество управляемых часов на каждом из каналов усилителя зависит от типа синхронизации импульсами чередующейся полярности: минутными (потребляемый ток подобных часов 50 мА) - до 20шт.; секундными (потребляемый ток подобных часов 5 мА) - до 200 шт. Есть функция автоматического перехода на зимнее/летнее время (отключается по желанию пользователя), а также возможность задать различные часовые пояса для отображения на дисплее и в системе.

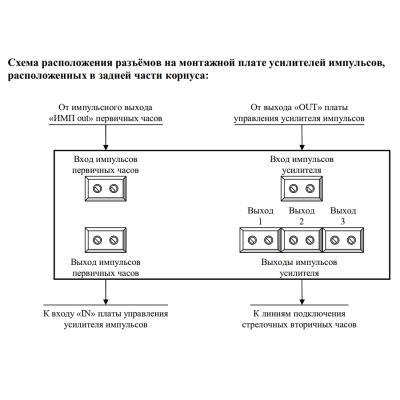

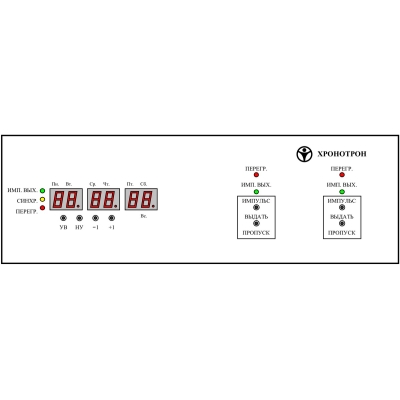

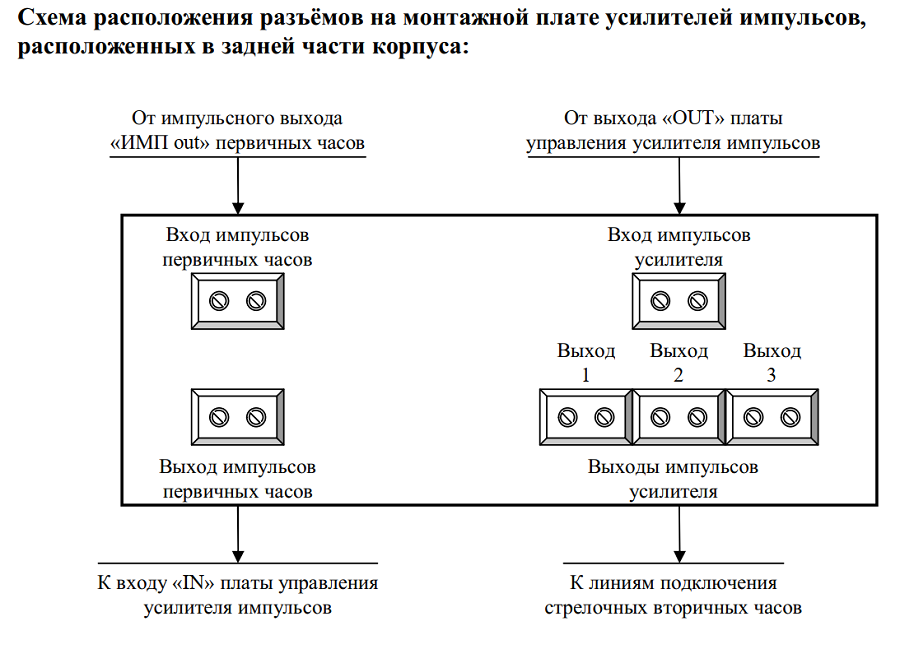

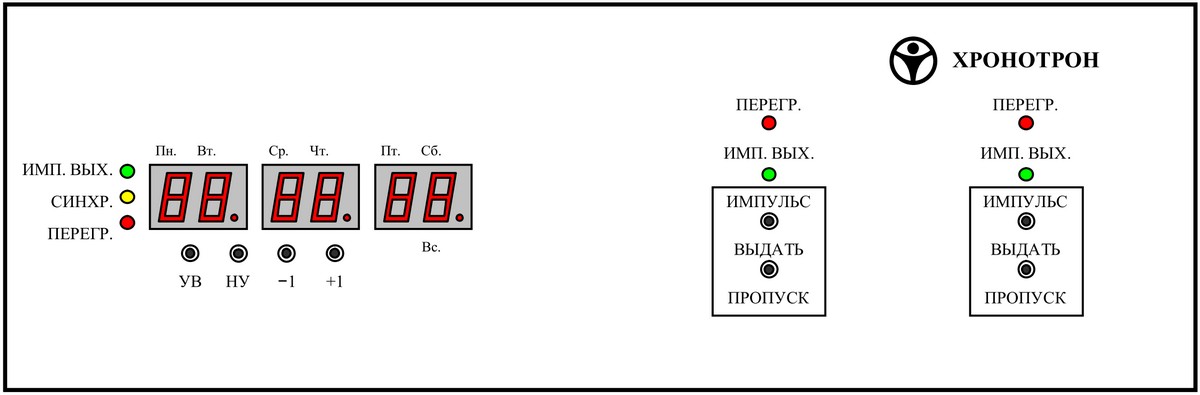

Дефолтно усилитель работает как ретранслятор импульсов точного времени от первичных часов на вторичные, а если требуется иной режим работы, то возможна подача доп. импульсов от самого усилителя, или пропуск импульсов поступающих от первичных часов. Есть ручное управление усилителем кнопками на лицевой части прибора

Для первичных часов ЦП-2 предусмотрена внешняя синхронизация от любого надежного источника (приемник-GPS или что-то подобное) за счет входа DCF (активный или пассивный, типа токовая петля) с которого на выход можно передавать либо прямой сигнал, либо синтезированный DCF/TELNU. Данный подход обеспечивает максимально точные показатели во всей СЕВ. Тип применяемой синхронизации, длительность импульса и паузы между ними задается непосредственно кнопками на приборе с последующим сохранением в памяти устройства, которая не зависит от наличия питания.

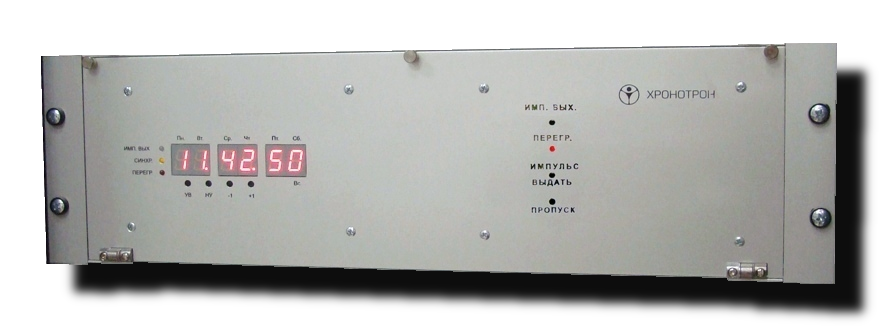

Дисплей выполнен на основе семисегментных светодиодных индикаторов, 6 разрядов, цвет красный. Визуализируется текущее время, включая секунды и дата, включая год. Если индикация на ЦП-2 не требуется, то ее можно полностью отключить.

Устройство оснащено коммутационным реле, которое действует согласно программе (можно задать до 64 программ) по времени с максимальной длительностью коммутации 60 секунд (шаг установки 1 секунда). Параметры коммутации: Imax 80 мА, Umax DC 400 В, Umax AC 250 В.

Часы выполнены в Rack-корпусе установки в телекоммуникационный шкаф 19'', габариты 482*238*132 мм (3U). Электропитание организовано от сети переменного тока напряжением 220В, а также предусмотрены входы для подключения внешних АКБ (2 * 12В). Помимо этого, за счет внутренней батареи при отключении питания часы поддерживают внутренний отсчет времени до 30 суток.
