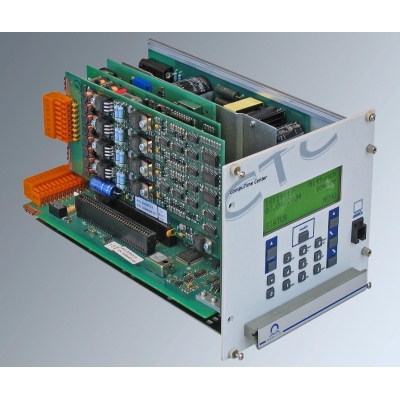

СТС FRAME-К МОБАТАЙМ СИСТЕМС Часовая станция (микропроцессорные часы)

СТС FRAME-К Часовая станция (микропроцессорные часы)

Часовая станция (микропроцессорные часы) СТС FRAME-К

Артикул: st1028

Производитель: МОБАТАЙМ СИСТЕМС

Розничная цена:1 ₽/шт.

В корзину

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectortime.ru

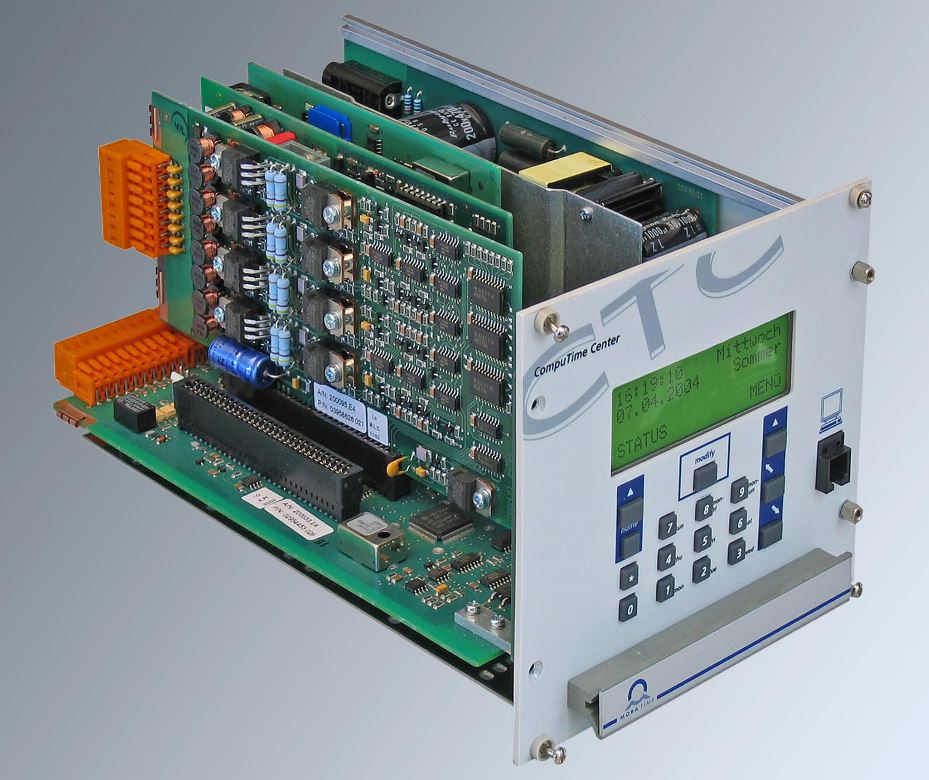

MOBATIME СТС FRAME-К – микропроцессорные первичные часы.

Предназначены для создания крупных систем часофикации. СТС FRAME-К это центральный компьютер, к которому подключаются все вторичные системы. За счет опциональных модулей с различными протоколами синхронизации на базе этой модели можно сформировать системы с такими типами синхронизации:

DCF,GPS, LON;
RS 232, RS422 или RS 485;
NTP-сервер;
MOBALine.

Конструкция материнской платы позволяет подключить до 5 различных модулей синхронизации. Отметим, что комбинация интерфейсов может быть любая независимо от стандарта связи.

Микропроцессорные первичные часы СТС FRAME-К поддерживают все стандарты электросетей с переменным током (100-230 В), а также могут быть подключены к источникам постоянного тока 24/48/60 В.

Управление системой осуществляется при помощи кнопок и встроенного экрана. Такой интерфейс позволяет быть независимым от компьютерной периферии, а также обеспечивает необходимую компактность. При необходимости масштабирования системы часофикации можно соединить последовательно несколько блоков СТС FRAME-К, что позволить увеличить суммарное количество вторичных часов.

Системный блок предназначен для установки в аппаратный шкаф или рэковую стойку. Опционально, с помощью специального корпуса CTC.W можно закрепить первичные часы на стене.

Для формирования оптимальной комплектации обратитесь к нашему специалисту.

Дополнительные модули, совместимые с СТС FRAME-К

АВ.208 Модуль источника резервного питания 24В /0,8 Ач;
АВ.500 Модуль источника питания 230 В /24 В, 100 ВА;
АВ.501 Модуль источника питания 230 В /48 В, 100 ВА;
АВ.502 Модуль источника питания 230 В /60 В, 100 ВА;
АВ.401 Модуль импульсный на 2 импульсных выхода 24/48/60 В;
АВ.400 Модуль импульсный на 4 импульсных выхода 24/48/60 В;
АВ.430 Модуль на 2 выхода MOBALine 24 В;
АВ.410 Модуль на 2 последовательных двунаправленных порта RS232/RS422;
АВ.900 Модуль на 4 релейных выхода ~230 В /5 А;
АВ.150 Модуль сетевого процессора LAN Ethernet 10BaseT;
АВ.420 Модуль IRIG, 2 выхода (IRIG-B, AFNOR-A, DCF-FSK).

Подробное описание

Возможности часовой станции от MOBATIME

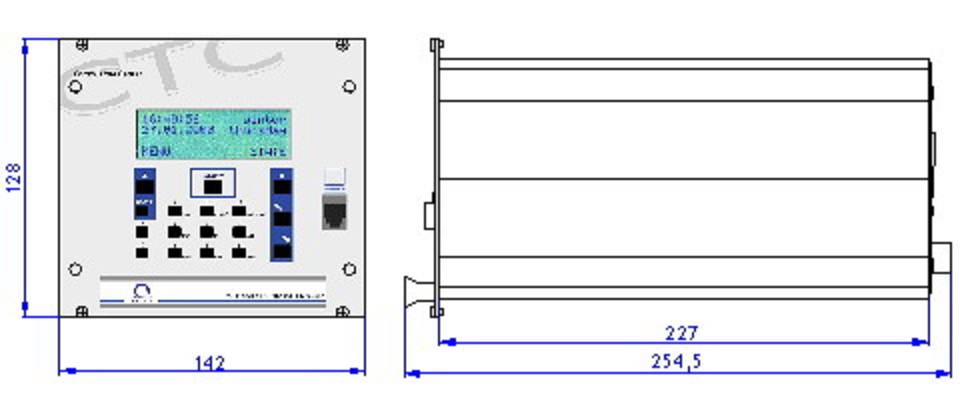

Габаритные размеры системного блока часовой станции от MOBATIME

Схема подключения опциональных модулей

свернуть

Технические характеристики MOBATIME СТС FRAME-К:

Тип:	микропроцессорные часы
Микропроцессор:	16-разрядный, буферизованная RAM, часы, flash-память
Системные часы:
- точность хода без внешней синхронизации, при температуре 20±5°С	0,1 сек./сутки
- автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации	+
- автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время)	+
- количество предустановленных часовых поясов	80
- количество программируемых часовых поясов	20
- пассивный запас хода (хранение шкалы времени)	15 лет
Выходы синхронизации вторичных часов:
- количество	определяется набором фунциональных модулей
- тип линии	определяется набором фунциональных модулей
- тип сигнала	определяется набором фунциональных модулей
- независимый выбор типа линии, сигнала и часового пояса	+
- контроль значения тока на линии с выдачей сигнала ошибки	+
- автоматическая защита линий от перегрузки	+
Программируемые релейные выходы:
- количество выходов	определяется количеством фунциональных модулей АВ 9.0.0
- при подключении адресуемых реле KR462/KR465 к линии MOBALine	64
- максимальное количество программ недельных циклов	99
- общее количество командных строк в программах	1000
- шаг программы коммутации реле	1 мин
- длительность коммутации типа «подача сигнала»	1-99 сек
- количество логических входов, влияющих на исполнение программ реле по схеме И/ИЛИ	3
Контроль и управление:
- 4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью	+ 4х20 символов с подсветкой
- цифровая клавиатура	EN, DE, FR, RU
- загрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm	COM1
- мониторинг со стороны MTC-CAS (порты RS232/RS422)	+
- мониторинг по LAN 10Мбит/сек. (SNMP) и E-Mail	с модулем AB 1.3.3
- управление по LAN 10Мбит/сек. (Telnet Server)	с модулем AB 1.3.3
- выход реле («сухой контакт») для выдачи сигналов об ошибках	+
Источники внешней синхронизации:
- приёмник DCF 77, MSF 60 (активная токовая петля)	DCF вход
- источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231)	DCF вход
- порт RS232, информационные сообщения в формате IF482	COM1
- порт RS422, информационные сообщения в формате IF482, TSIP, NMEA	COM2
- модуль CAS часовой станции MTC (порты RS232/RS422)	COM1, COM2
- LAN 10Мбит/сек. (SNTP, NTP)	с модулем AB 1.3.3
Выходы каскадирования:
- синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В)	DCF выход
- информационные сообщения в формате IF482 (RS232)	COM1
- информационные сообщения в формате IF482 (RS422)	COM2
- LAN 10Мбит/сек. (SNTP, NTP)	с модулем AB 1.3.3
Питание:
- допустимый диапазон сетевого напряжения, 50 Гц	~ 100 В - 264 В
- максимальная потребляемая мощность при сетевом питании	100 ВА
- номинальное входное напряжение при питании от внешнего источника постоянного напряжения	24 В, 48 В или 60 В (при 48 В и 60 В - использование Mobaline и питание GPS от CTC не допускается)
Размеры:	128х142х255 мм
Вес:	около 3 кг.
