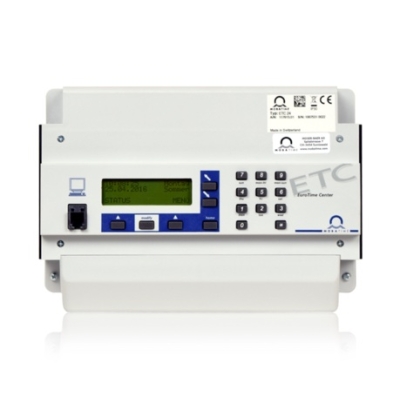

ETC12 МОБАТАЙМ СИСТЕМС Первичные часы (мастер-часы)
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
MOBATIME ETC12 - это первичные мастер-часы, предназначенные для построения систем единого времени. Они рассчитаны на эксплуатацию в организациях или предприятиях, где необходима индикация точного времени. Например, это могут быть: аэропорты и вокзалы, учебные заведения, административные учреждения, производственные организации и многое другое.
Технические особенности. Данное устройство имеет 1 выход для подключения вторичных (аналоговых или цифровых) часов и 2 программируемых релейных выхода. Синхронизация с управляемыми часами осуществляется при помощи поляризованных импульсов 24 В или по DCF, которые могут быть: 1 сек., 1/8 мин., 1/5 мин., 1/2 мин., 1 мин. или DCF. На передней панели расположен цифровой информативный дисплей с подсветкой, который отображает всю необходимую информацию о текущем режиме работы устройства. Вся информация на дисплее высвечивается на нескольких языках на выбор, включая русский. Часы поддерживают 80 готовых и 20 программируемых прессетов часовых поясов.

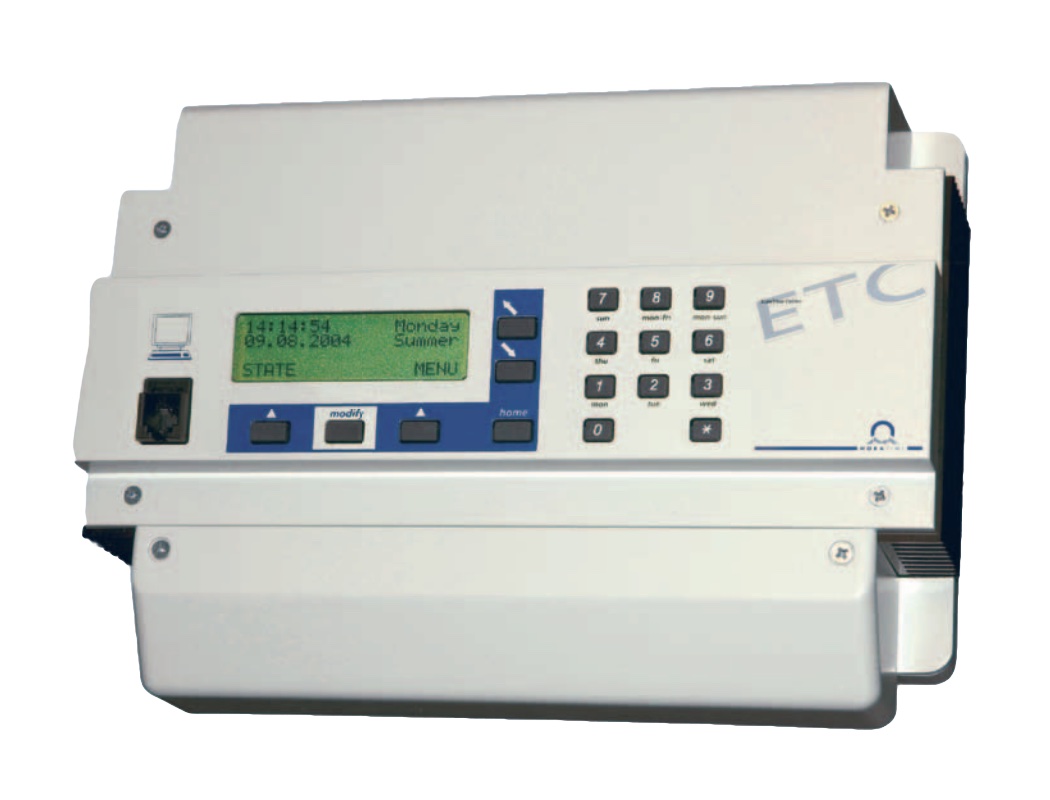

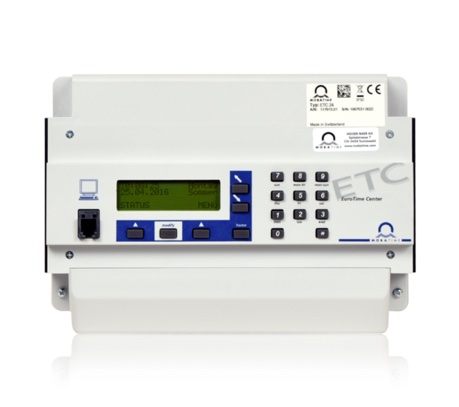

Исполнение и установка. Часы MOBATIME ETC12 выполнены в компактном пластиковом корпусе белого цвета и адаптированы для установки на монтажную DIN рейку или просто на стену. Помимо этого, данная модель доступна в рэковом исполнении ETC12R, которая оптимизирована для установки в стойку 19" где занимает 2 юнита.
Краткая характеристика:
- первичные мастер-часы для построения систем единого времени;
- предназначены для управления вторичными (аналоговыми или цифровыми) часами;
- синхронизация поляризованными импульсами 24 В или по DCF;
- импульсы: 1 сек., 1/8 мин., 1/5 мин., 1/2 мин., 1 мин. или DCF;
- 1 выход для подключения управляемых часов;
- 2 программируемых релейных выхода;
- цифровой ЖК дисплей с подсветкой;
- поддержка нескольких языков, включая русский;
- 80 готовых и 20 программируемых прессетов часовых поясов;
- тип установки: настенный или на DIN рейку;
- компактный пластиковый корпус.
Примечание! Серия первичных мастер-часов MOBATIME ETC включает в себя следующий модельный ряд:
- ETC12 - 1 линия вторичных часов (импульсная или DCF), 2 управляемых реле;
- ETC14 - 1 линия вторичных часов (импульсная, DCF или MOBALine), 4 управляемых реле;
- ETC24 - 2 линии вторичных часов (импульсных, DCF или MOBALine), 4 управляемых реле;
- ETC12R - 1 линия вторичных часов (импульсная или DCF), 2 управляемых реле, рэковый корпус;
- ETC14R - 1 линия вторичных часов (импульсная, DCF или MOBALine), 4 управляемых реле, рэковый корпус;
- ETC24R - 2 линии вторичных часов (импульсных, DCF или MOBALine), 4 управляемых реле, рэковый корпус.
| Тип: | первичные мастер-часы |
| Назначение: | для построения систем единого времени |
| Микропроцессор: | 16 бит, буферизованное ОЗУ, часы реального времени (RTC), флэш-память |
| Литиевая батарея: | |
| - срок службы при хранении: | 2 года |
| - срок службы | 15 лет |
| Дисплей: | |
| - количество символов: | 4 х 20 |
| - подсветка: | есть |
| - язык интерфейса: | русский / английский |
| Клавиатура: | алфавитно-цифровая с навигационными клавишами |
| Точность: | |
| - выход кода времени (при внешней синхронизации): | ±10 мс абсолютная |
| - автономная работа (стандартный кварц): | ±0,1 с в сутки при 20 °С ±5 °С |
| Программы реле: | 99 недельных программ, 64 канальные программы, всего 1000 ячеек памяти для записи программ, 3 управляющих входа для сумеречных выключателей и т. п. |
| Таблица часовых поясов: | |
| - предустановленных: | 80 |
| - программируемых: | 20 |
| Синхронизация: | |
| - источники синхронизации: | DCF, MSF, GPS-TSIP, GPS-NMEA (RS232 / RS422 по выбору, пакеты GGA и ZDA мин. каждые 10 с или по требованию, запрос), файлы обмена в формате IF482 (RS232 / RS422 по выбору), минутные импульсы, CAS, CAN или без источника (автономная работа) |
| - входы синхронизации: | активная токовая петля для двухпроводного DCF-приёмника, 2 интерфейса (RS232 и RS422) для синхронизации от GPS (только RS422), периодических последовательных ASCII-файлов обмена (формат MB, IF482) или протокола CAS, вход для синхроимпульса 1 PPS от GPS (вход DCF, токовая петля) |
| - выход DCF: | синтетический (программно генерируемый) код DCF с выбираемым часовым поясом, пассивная токовая петля, опторазвязанный, Umax = 30 В, Iвкл = 10-15 мA, Iвыкл = 2 мA при 20 В |
| Реле ошибок: | нормально замкнутый контакт (при возникновении ошибки контакт размыкается), максимальная нагрузка 30 Вт или 60 ВА, макс. — 125 В или 1 А / ~ 150 В или 1 А |
| Импульсные линии: | |
| - количество импульсных линий: | 1 |
| - режимы: | 1 с, 1/8 мин, 1/5 мин, 1/2 мин, 1 мин, DCF |
| - длительность импульса: | 0,2 - 9,9 с (зависит от режима линии) |
| - длительность паузы: | 0,2 - 9,9 с (зависит от режима линии) |
| - период подгона: | 60 с, 12 ч, 24 ч, 1 неделя |
| - напряжение импульса: | 24 В |
| - ток в линии: | до 500 мА |
| Линии DCF: | |
| - количество DCF линий: | 1 |
| - режимы: | 6 выбираемых |
| - напряжение импульса: | 24 В |
| - ток в линии: | до 500 мА |
| Линии MOBALine: | |
| - количество линий: | - |
| - режимы: | - |
| - напряжение: | - |
| - ток в линиях: | - |
| Последовательные порты: | |
| - количество линий: | 1 |
| - режимы: | COM 1 - RS232, COM 2 - RS422 |
| - скорость передачи: | 300, 600, 1200, 2400, 4800, 9600, 19200 бод |
| - битрейт данных: | 7 или 8, стоп-биты: 1 или 2, чётность: нет, чёт, нечёт |
| Реле: | |
| - количество реле: | 2 |
| - контакты: | 1 переключаемый контакт на каждое реле |
| - нагрузка: AC1: | макс. 250 В / 10 A / 2500 Вт |
| - нагрузка: AC15: | макс. 230 В / 2 A / 500 Вт |
| - нагрузка: DC1: | 30 / 110 / 220 В, 10 / 0,3 / 0,1 A |
| Питание: | |
| - питание от источника постоянного тока: | номинальное напряжение 24 В |
| - выход питания: | 22 - 29 В, макс. 200 мА |
| - потребление от источника постоянного тока: | макс. 14 Вт |
| - питание от сети: | 230 В / 50 Гц, макс. 12 Вт |
| - рекомендуемая внешняя резервная батарея: | герметизированные свинцовые аккумуляторы, 24 В / 2,3 Ач; заряд от ETC; срок службы около 4 лет; схема защиты батареи от глубокого разряда (отключает батарею при напряжении ниже 18 В) (приобретается отдельно) |
| Корпус: | пластик |
| Класс защиты: | IP30 |
| Условия эксплуатации: | |
| - диапазон рабочих температур: | от 0 до +50° C |
| - относительная влажность: | 10 - 90%, без конденсации паров |
| Габаритные размеры: | 200 х 145 х 64 мм |
| Вес: | около 2 кг |
| Мастер-часы: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
| Монтажный комплект: | 1 шт. |
