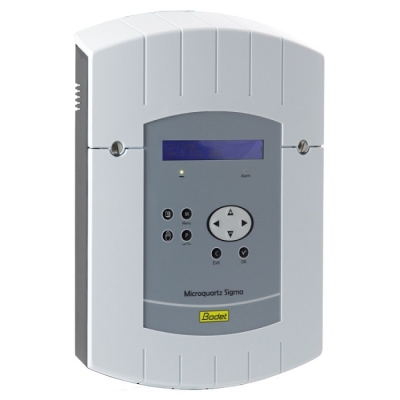

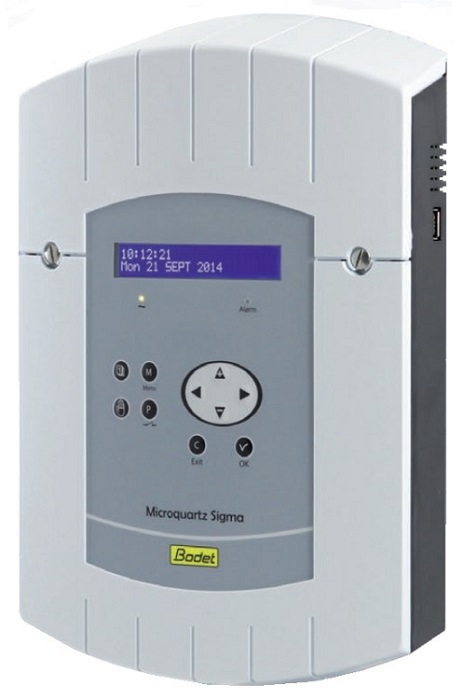

SIGMA C BODET Первичные часы (мастер-часы)
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

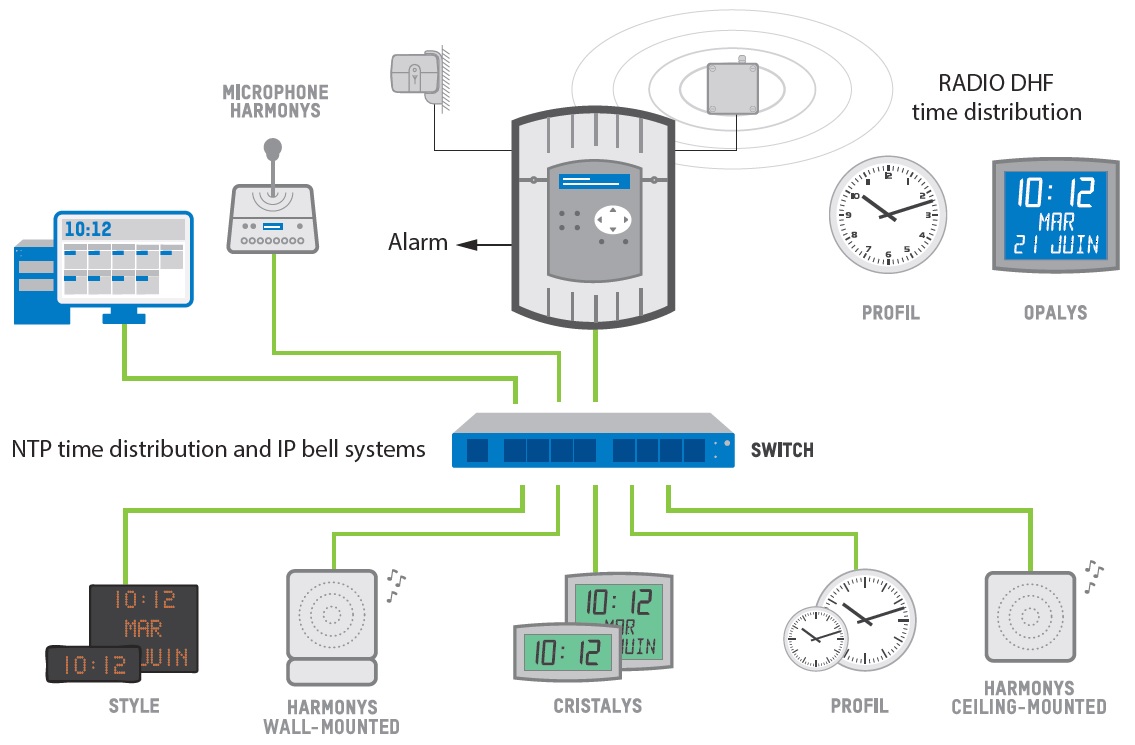

SIGMA C – первичные часы от компании Bodet, предназначенные для реализации проводных или беспроводных систем часофикации на объектах различной площади и назначения. На основании собственной временной базы TCXO, обновляемой по GPS, ALS, DCF или NTP, первичные часы выполняют синхронизацию компьютерной сети по NTP протоколу и всех ведомых вторичных часов по беспроводной сети DHF, управляют башенными часами и внешним оборудованием инженерных или охранных систем по заранее установленным алгоритмам через 3 программируемых релейных выхода. Конфигурирование выполняется через специализированное программное обеспечение для ПК с последующей передачей настроек на C через USB порт или по сети Ethernet. Дополнительно предусмотрена возможность расширения функциональных возможностей мастер часов путем установки до 2-х опциональных карт.
Корпус - настенный навесной, питание - АС 110-230 В.
Основные функции и особенности Bodet SIGMA C:
- Автономная временная база на основе кварцевого генератора с температурной компенсацией (TCXO).
- Возможность синхронизации временной базы по сети GPS, ALS, DCF или NTP.
- Управление ведомыми устройствами (вторичными часами) радиосигналом, транслируемым через DHF передатчик.
- Синхронизация компьютерной сети по NTP протоколу. Количество ведомых устройств не ограничено.
- 3 свободно программируемых реле позволяют реализовать:
- управление башенными часами по проводной линии, подключенной к выходам D1/D2;
- управление внешним оборудованием систем оповещения, контроля доступа, отопления, вентиляции и др. по заранее установленным алгоритмам;
- выдачу тревожного сигнала во внешние цепи.
- Управление релейными выходами по предустановленной системе приоритетов.
- Автоматический переход на летнее/зимнее время.
- Создание резервной копии всех параметров для восстановления работы после сбоев питающей сети.
- Индикаторы тревоги (красный) и сетевого питания (зеленый).
- Вывод на дисплей информации о неисправностях источников питания и синхронизации, DHF выхода, потере связи с опциональными картами и др.
- Простое программирование через ПК с предустановленным специализированным ПО с последующей передачей настроек на SIGMA C через USB порт или по сети Ethernet.
- Возможность резервирования текущих настроек с помощью внешнего USB накопителя.
- Множество языков для отображения информации.
- Возможность расширения функционала путем установки до 2-х дополнительных опциональных карт.
- CD диск с ПО включен в комплект поставки.
| Синхронизация | GPS, ALS, DCF, NTP |
| Временная база | TCXO (кварцевый генератор с температурной компенсацией) |
| Точность | 0.1 с/день при 25°С, 0.2 с/день при 0-40°С |
| Абсолютная точность | 2 мс с антенной GPS, 50 мс с антенной FI или DCF |
| Дисплей | LCD с подсветкой |
| Формат отображения | 2 строки по 24 символа, подсветка |
| Информация дисплея | часы-минуты-секунды, дата |
| Входы/выходы: | |
| - выход DHF для радиопередатчика | 1 |
| - выходные реле | 3 (программируемые: D1/D2, тревога, управление) |
| - антенный вход GPS, ALS, DCF | 1 |
| - вход 12 В | 1 |
| - USB порт | 1 |
| - Ethernet (RJ45) | 1 |
| Стандарт Ethernet | 10/100 Base-T |
| Резервное копирование | флеш память, литиевая батарея для внутренних часов |
| Автоматическое переключение на летнее/зимнее время: | + |
| Установка опциональных карт | до 2-х |
| Индикация | питание, тревога |
| Защита | перегрузка, короткое замыкание |
| Питание | 110-230 В АС, 50/60 Гц |
| Материал корпуса | АБС пластик |
| Степень защиты | IP 41 |
| Диапазон рабочих температур | 0...50°С |
| Габариты | 220х322х83 мм |
| Вес | 1.2 кг |
| Монтаж | на стену |
| Первичные часы | 1 шт. |
| CD диск с ПО | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
