SIGMA P BODET Первичные часы (мастер-часы)
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
SIGMA P – первичные часы от компании Bodet, предназначенные для реализации проводных или беспроводных систем часофикации на объектах различной площади и назначения. На основании собственной временной базы TCXO, обновляемой по сети GPS, FI или DCF, первичные часы выполняют синхронизацию всех ведомых вторичных часов по DHF, IRIG B / AFNOR или импульсной линии, управляют башенными часами и внешним оборудованием инженерных и охранных систем по заранее установленным алгоритмам через 3 программируемых релейных выхода. Конфигурирование выполняется через специализированное программное обеспечение для ПК с последующей передачей настроек на SIGMA P через USB порт. Дополнительно предусмотрена возможность расширения функциональных возможностей мастер часов путем установки до 2-х опциональных карт.

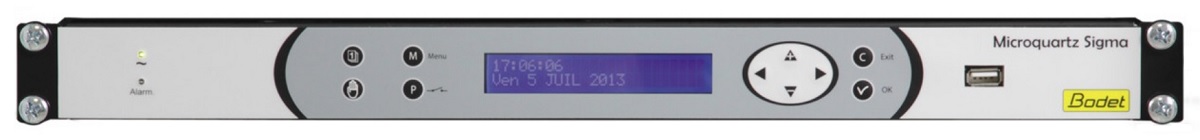

Корпус - RACK 19", питание - АС 110-230 В.
Основные функции и особенности Bodet SIGMA P:
- Автономная временная база на основе кварцевого генератора с температурной компенсацией (TCXO).
- Возможность синхронизации временной базы по сети GPS, FI или DCF.

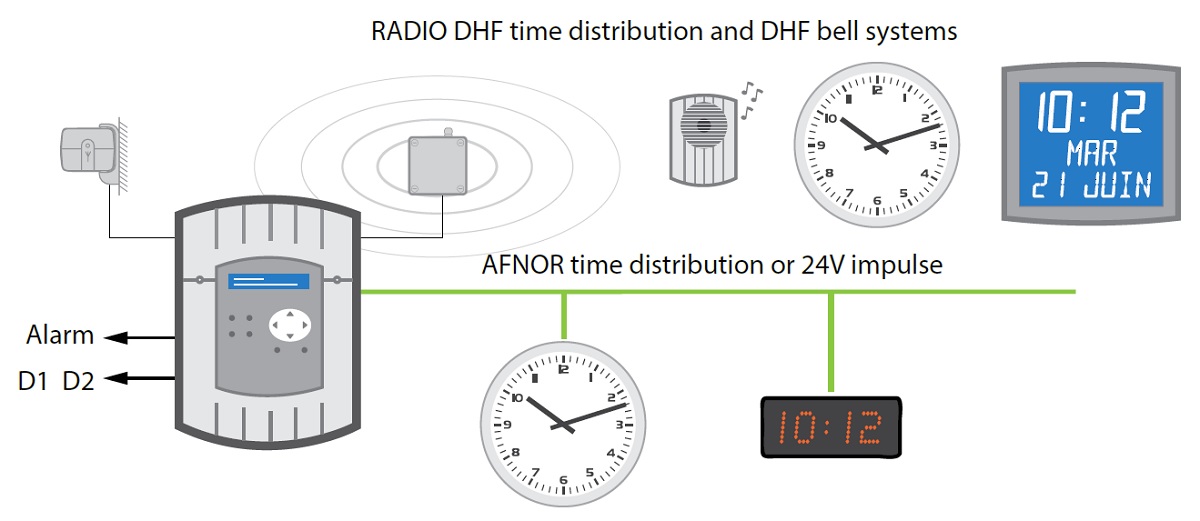

- Управление ведомыми устройствами (вторичными часами):
- по проводной линии поляризованными импульсами 24 В (60/30/1 с, 1 А), SR2-59 или TBT;
- по проводной линии с передачей временного кода IRIG B / AFNOR. Сигнал не чувствителен к различного рода помехам и позволяет успешно синхронизировать до 50 вторичных часов;
- беспроводное управление радиосигналом, транслируемым через DHF передатчик.
- 3 свободно программируемых реле позволяют реализовать:
- управление башенными часами по проводной линии, подключенной к выходам D1/D2;
- управление внешним оборудованием систем оповещения, контроля доступа, отопления, вентиляции и др. по заранее установленным алгоритмам;
- выдачу тревожного сигнала во внешние цепи.
- Управление релейными выходами по предустановленной системе приоритетов.
- Автоматический переход на летнее/зимнее время.
- Создание резервной копии всех параметров для восстановления работы после сбоев питающей сети.
- Индикаторы тревоги (красный) и сетевого питания (зеленый).
- Вывод на дисплей информации о неисправностях источников питания и синхронизации, импульсного, DHF и AFNOR выходов, перегрузке импульсной линии и др.
- Простое программирование через ПК с предустановленным специализированным ПО с последующей передачей настроек на SIGMA P через USB порт.
- USB ключ для загрузки ПО и резервирования текущих настроек.
- Множество языков для отображения информации.
- Возможность расширения функционала путем установки до 2-х дополнительных опциональных карт.
- CD диск с ПО и USB ключ включены в комплект поставки.
| Синхронизация | GPS, FI, DCF |
| Временная база | TCXO (кварцевый генератор с температурной компенсацией) |
| Точность | 0.1 с/день при 25°С, 0.2 с/день при 0-40°С |
| Абсолютная точность | 2 мс с антенной GPS, 50 мс с антенной FI или DCF |
| Дисплей | LCD с подсветкой |
| Формат отображения | 2 строки по 24 символа, подсветка |
| Информация дисплея | часы-минуты-секунды, дата |
| Входы/выходы: | |
| - поляризованный импульсный выход 24 В, SR2-59, TBT 24V | 1 |
| - кодированный выход времени IRIG B / AFNOR | 1 |
| - выход DHF для радиопередатчика | 1 |
| - выходные реле | 3 (программируемые: D1/D2, тревога, управление) |
| - антенный вход GPS, FI, DCF | 1 |
| - вход 12 В | 1 |
| - USB порт | 1 |
| Резервное копирование | флеш память, литиевая батарея для внутренних часов |
| Автоматическое переключение на летнее/зимнее время: | + |
| Индикация | питание, тревога |
| Защита | перегрузка, короткое замыкание |
| Питание | 110-230 В АС, 50/60 Гц |
| Материал корпуса | алюминий |
| Степень защиты | IP 20 |
| Диапазон рабочих температур | 0...50°С |
| Габариты | 483х44х200 мм (1 U) |
| Вес | 1.4 кг |
| Монтаж | в аппаратный шкаф или стойку 19" |
| Первичные часы | 1 шт. |
| USB ключ | 1 шт. |
| CD диск с ПО | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
