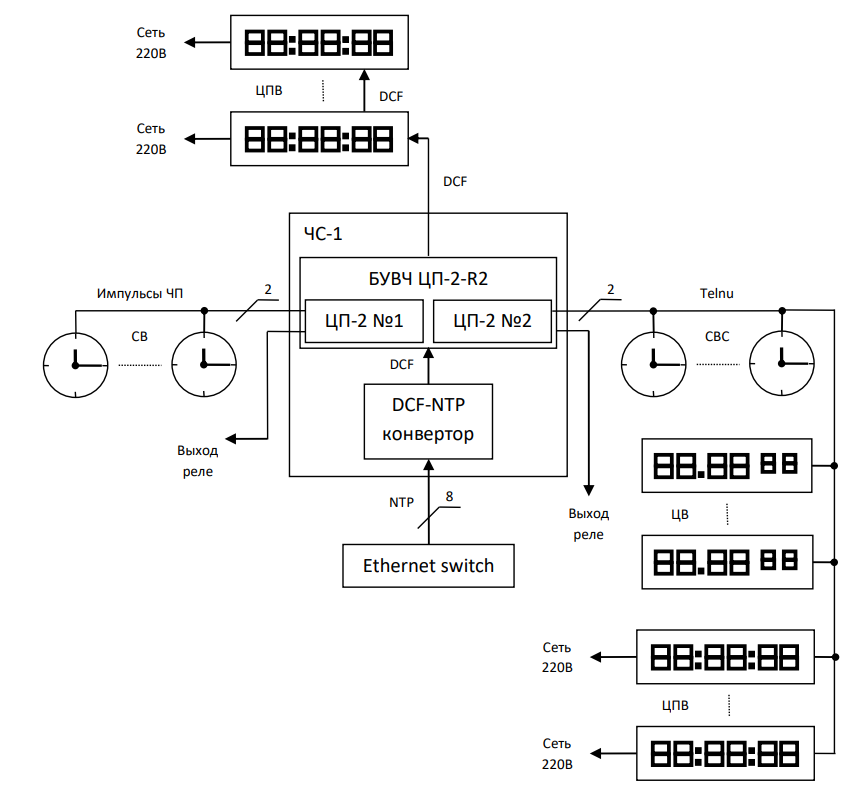

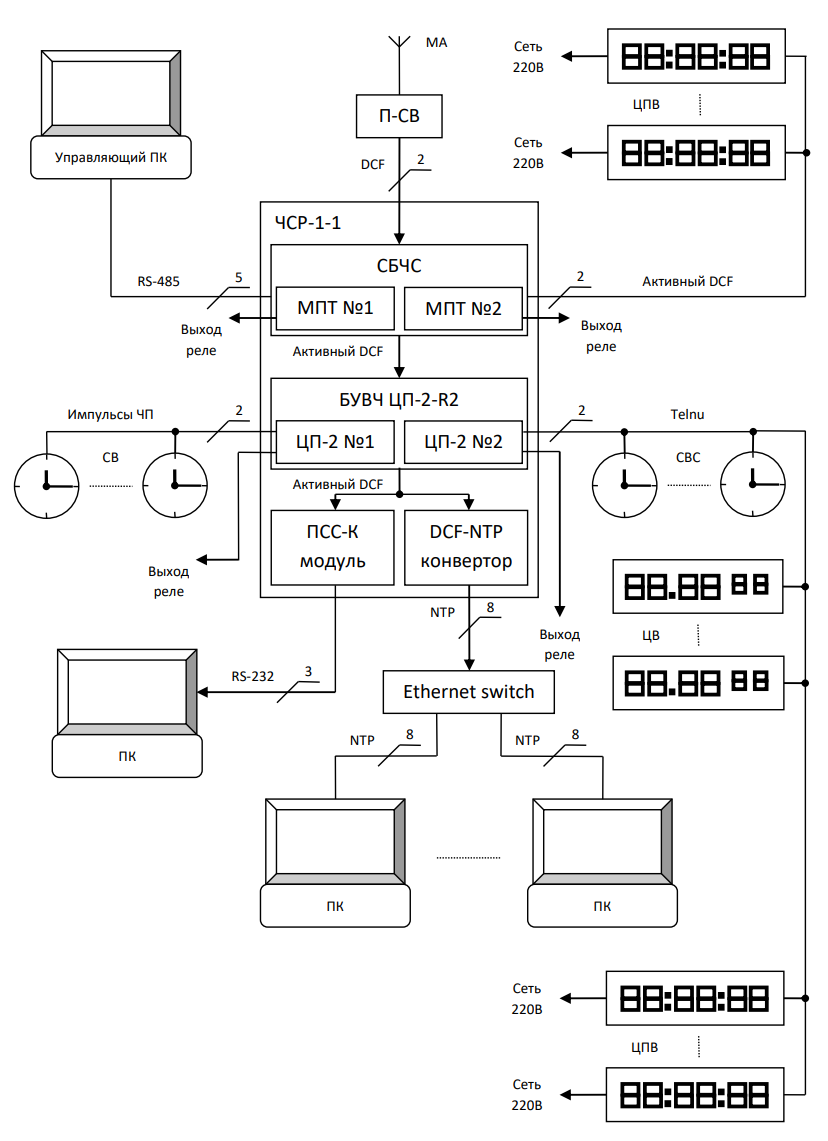

Часовая станция ЧСР - это конфигуриемая под задачи объекта система, включающая в себя различные модули для управления и синхронизации подчиненных часов, входящих в СЕВ. Подобными устройствами могут выступать часы различных типов: первичные, вторичные, первично-вторичные; аналоговые и цифровые; синхронизируемыми импульсами минутными или секундными и самоустанавливающимися.
В составе станции обязательно должен быть системный блок СБЧС (хотя бы 1 модуль), который выполняет функцию объединения всех блоков в ЧСР. Синхронизирует работу модулей, мониторит работоспособности всех линий станции, а также обеспечивает подключение к ПК за счет интерфейса RS-485.
Вторым важным элементом станции является блок резервного питания. В нем расположены АКБ с напряжением 12В DC. Их объем зависит от топологии и настроек системы единого времени объекта: кол-во приборов в составе и требования по минимальному времени работы без основного питания.
Следующими по значимости модули в составе станции ЧСР являются БУВЧ, блоки, которые выполняют непосредственное управление всеми подчиненными часами (различают блоки для часов СВ, СВС и ЦПВ).

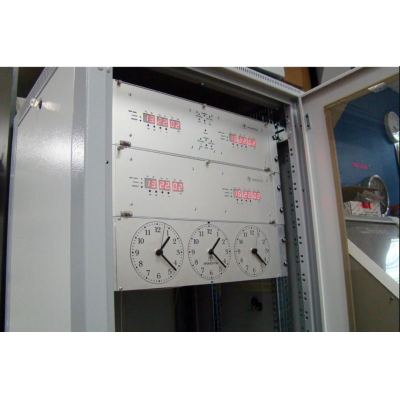

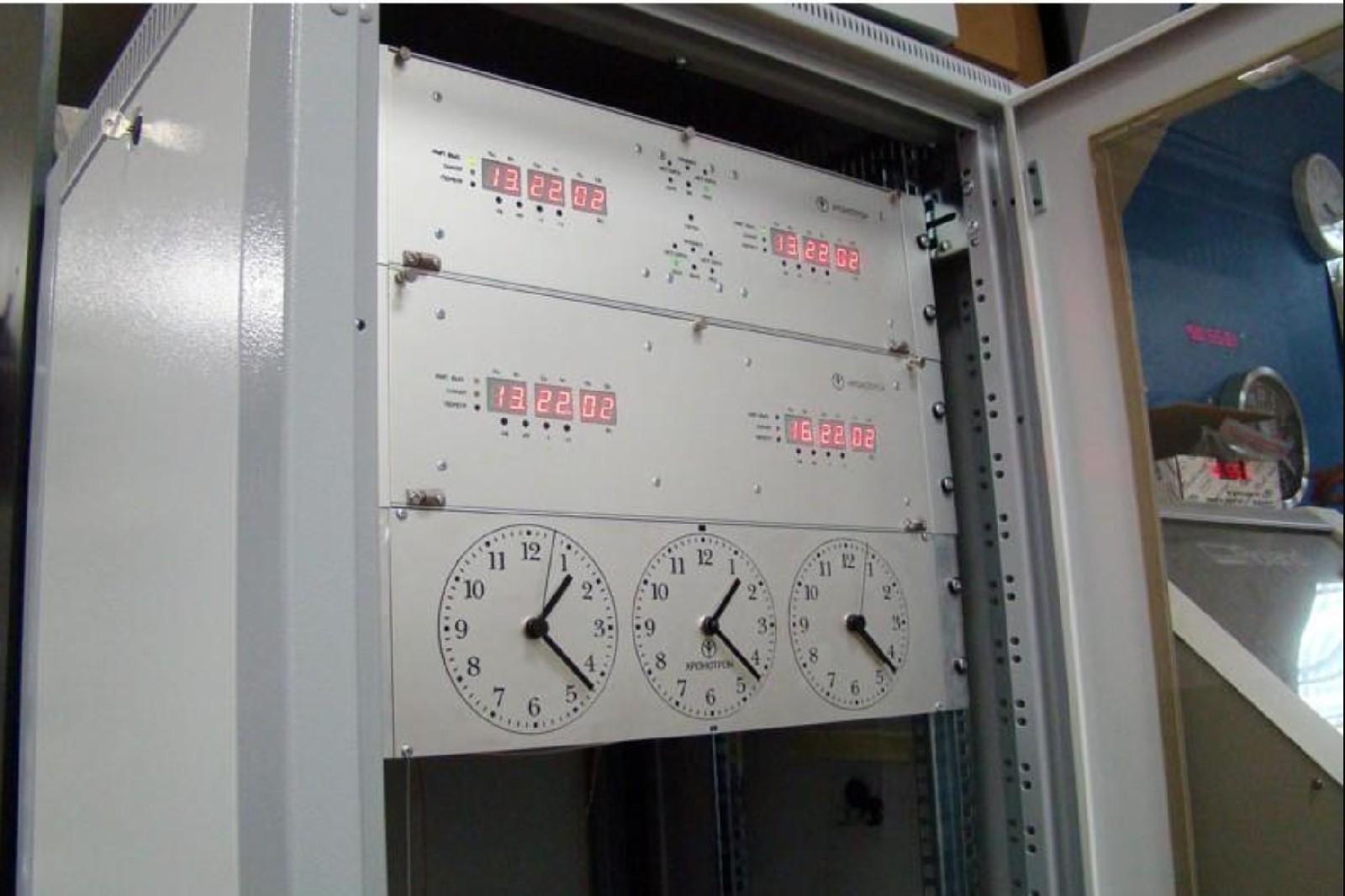

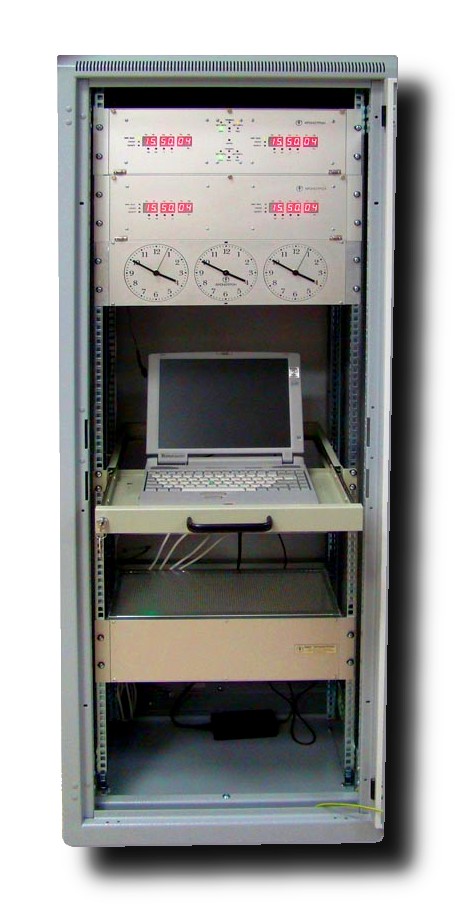

Электропитание от сети ~220В с автоматическим переключением на АКБ (2x12В) в случае отключения основного источника энергии. Монтируется станция в стойку 19” с минимальным размером внутри 3U.

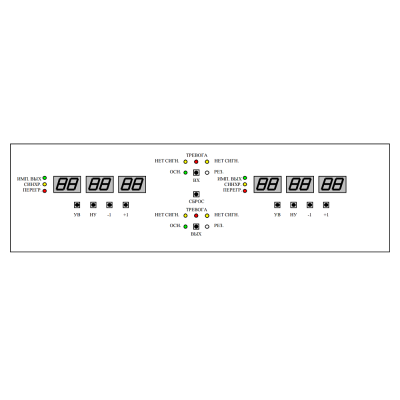

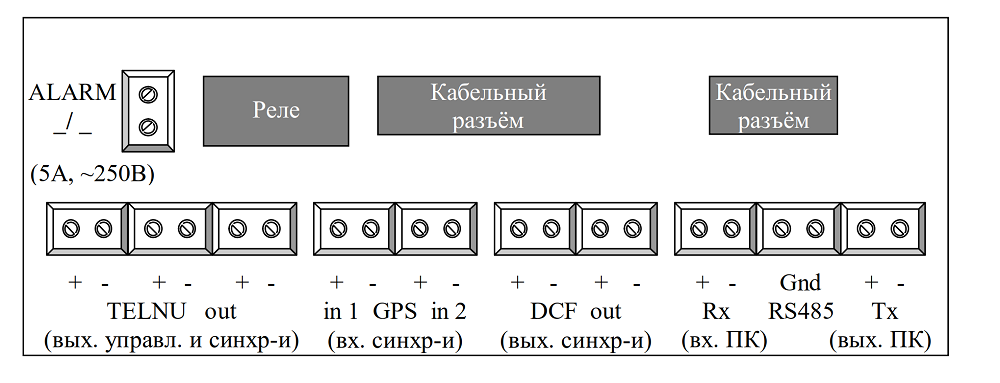

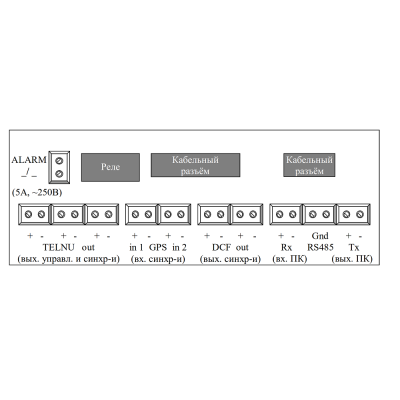

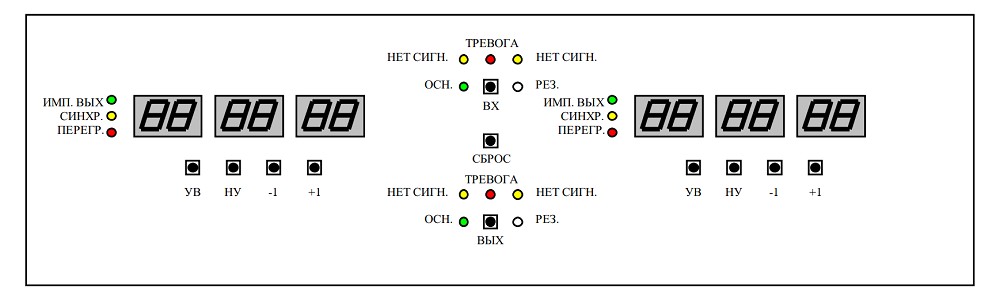

Системный блок часовой станции СБЧС. Встроены двое первичных часов, чья функция отсчитывать время и дату всей СЕВ с отображением на дисплее. Модуль переключения, интерфейс RS-485, 2 источника питания от сети (трансформаторного типа), а также 2 резервные АКБ. Пассивный отсчет времени без индикации рассчитан на 30 дней. Возможна синхронизация времени от приемников по 2-м дублирующим друг друга входам DCF-сигнала. Выходы защищены от КЗ и перенапряжения. Реле времени, предусмотренные в модулях первичных часов, могут подключаться к внешним приборам для ограниченной по времени коммутации электроцепей.
Блок управления вторичными часами БУВЧ. Добавляется в состав часовой станции если требуется увеличить количество поддерживаемых по умолчанию часов, применять в СЕВ различные часовые пояса и т.п. надстройки.
| Тип: | часовая станция |
| Возможности: | управление вторичными часами различных типов (до 200) |
| Синхронизация: | DCF |
| Индикация: | светодиодный дисплей |
| Выводимая информация: | часы, минуты, секунды, дата |
| Напряжение питания модулей при сетевом источнике | 220В ± 10 %, 50Гц |
| Напряжение при питании от внешних аккумуляторов | 2 х 12В |
| Потребляемая мощность модуля с учётом нагрузки, не более | 35 Вт |
| Диапазон рабочих температур | 0…+70°C |
| Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже | 1 с/сутки, при 25°C |
| Пассивный запас хода (без индикации и управления), не менее | 30 суток |
| Амплитуда напряжения на выходе управления модуля, при наличии сетевого питания и токе нагрузки до 1А | 27 В ± 10 % |
| Внешние аккумуляторные батареи (номинальный ток заряда) | 2 x 12 В на модуль (0.25 А) |
| Максимально допустимое напряжение на входах синхронизации DCF модулей первичных часов СБЧС | 5 В |
| Максимально допустимое напряжение на входах синхронизации DCF модулей управления вторичными часами БУВЧ и входе синхронизации DCF модуля переключения СБЧС | 30 В |
| Максимальный входной ток на входах синхронизации DCF модулей управления вторичными часами БУВЧ и входе синхронизации DCF модуля переключения СБЧС | 40 мА |
| Максимальный ток нагрузки выхода синхронизации DCF | 70 мА |
| Максимальное коммутируемое напряжение выхода синхронизации DCF | 30 В |
| Остаточное выходное напряжение выхода синхронизации DCF при токе нагрузки 10мА, не более | 8,5 В |
| Диапазон часовых поясов по отношению к входному сигналу синхронизации DCF | 0…+12 ч |
| Дискретность установки часовых поясов | 1 ч |
| Максимальный ток нагрузки основного выхода программируемого реле модулей | 3 А |
| Минимальный ток нагрузки (ток удержания) основного выхода программируемого реле модулей | 50 мА |
| Максимальное коммутируемое переменное напряжение основного выхода программируемого реле модулей | 250 В |
| Ток утечки в разомкнутом состоянии основного выхода программируемого реле модулей | <7 мА, при 240 В |
| Падение напряжения на замкнутых контактах основного выхода программируемого реле модулей | 1.5 В, при 1 А |
| Максимальный ток нагрузки дополнительного выхода программируемого реле модулей (опция) | 80 мА |
| Максимальное коммутируемое постоянное напряжение дополнительного выхода программируемого реле модулей (опция) | 400 В |
| Максимальное коммутируемое переменное напряжение дополнительного выхода программируемого реле модулей (опция) | 250 В |
| Количество программ реле модулей | 63 |
| Максимальная длительность коммутации, устанавливаемая с помощью одной программы реле модулей | 60 сек |
| Дискретность установки времени включения реле модулей | 1 мин |
| Дискретность установки длительности выключения реле модулей | 1 сек |
| Максимальный ток нагрузки выхода аварийного реле модуля переключения и синхронизации | 5 А |
| Максимальное коммутируемое переменное напряжение выхода аварийного реле модуля переключения и синхронизации | 250 В |
| Максимальное коммутируемое постоянное напряжение | 30 В |
| Тип связи | Двунаправленный |
| Адресация | 16 подсистем по 80 устройств |
| Скорость передачи данных | 4800 бод |
| Длина поля данных | 8 бит |
| Количество стоповых битов | 2 или 1 |
| Контроль чётности | нет или 1 бит чётности |
| Максимальное напряжение между входами A и B | 12 В |
| Максимальное напряжение между входами A, B и общим входом | 6 В |
| Максимальное количество приёмников, подключаемых к выходу | 31 |
| Максимальная дальность линии синхронизации (зависит от типа кабеля и количества приёмников на линии) | 1200 м |
