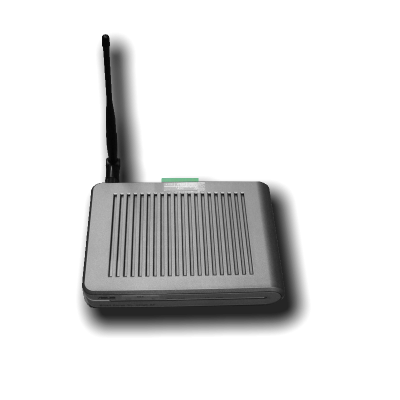

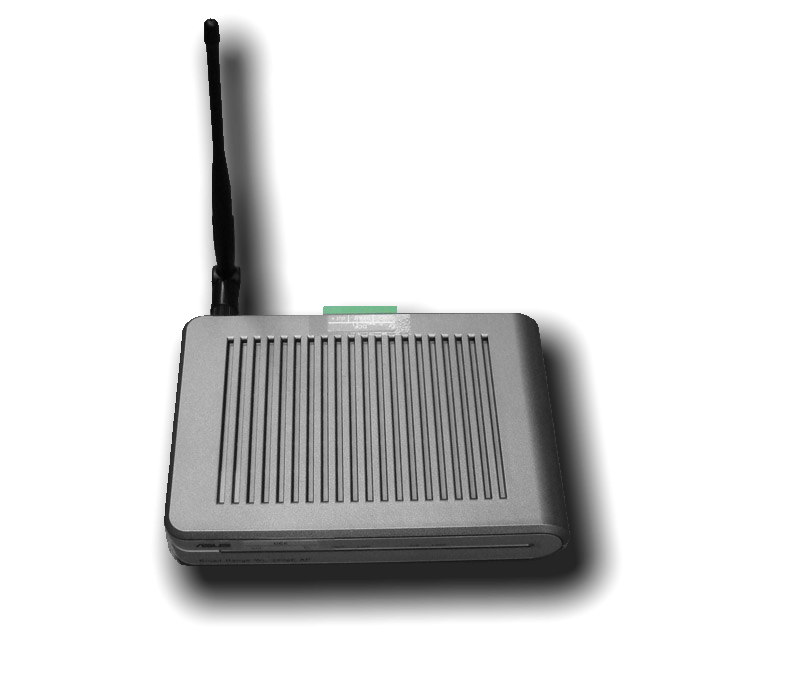

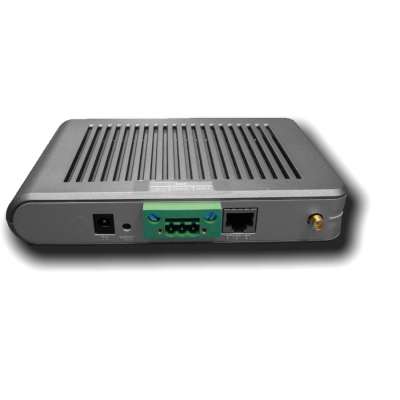

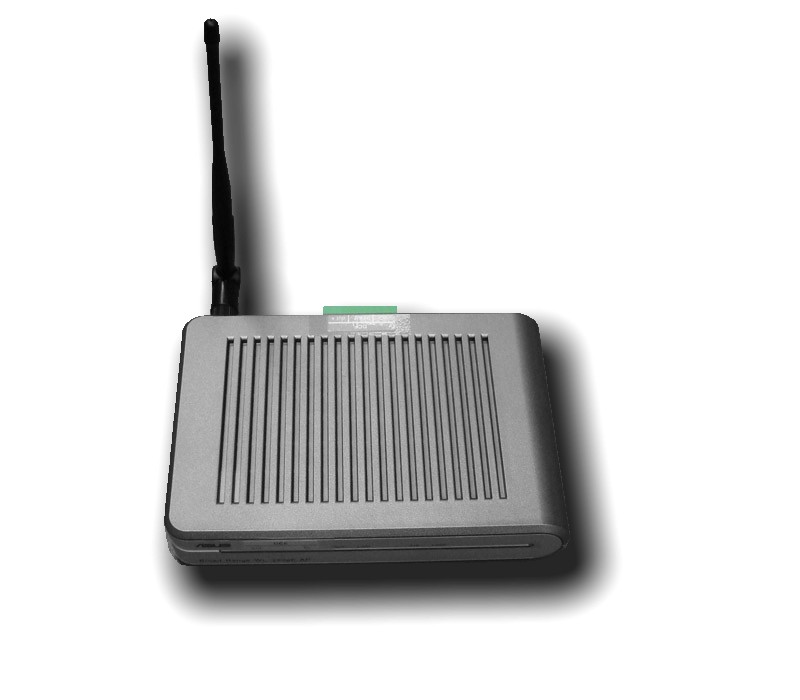

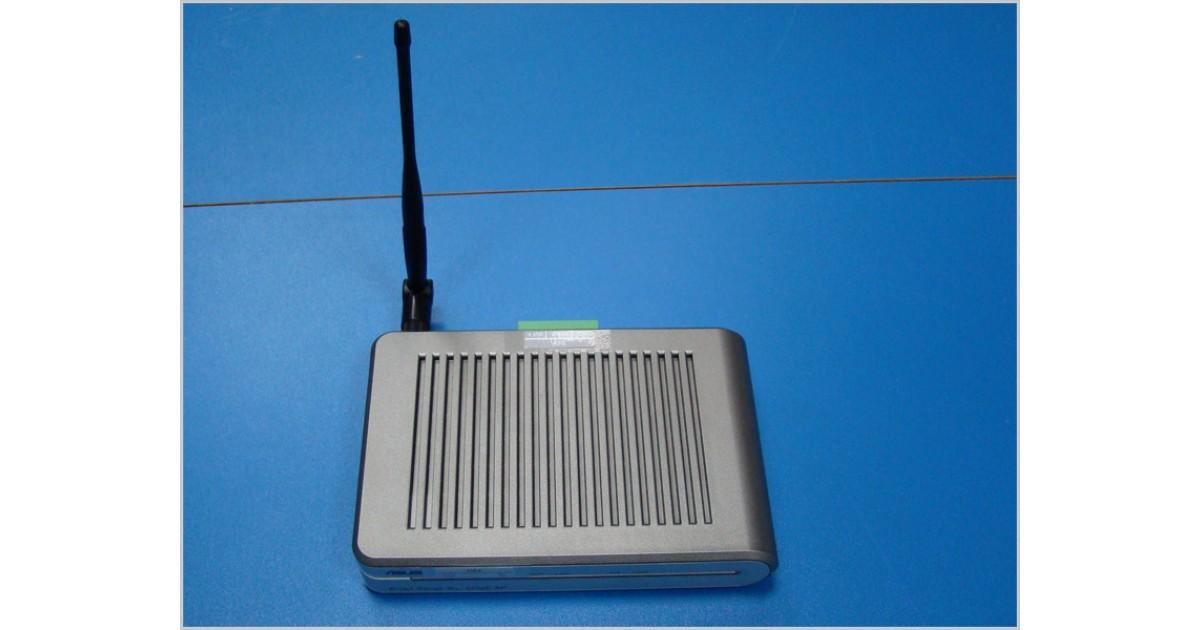

DCF-NTP ХРОНОТРОН Конвертер сигналов
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Конвертер сигналов DCF-NTP используется для надежной синхронизации времени на различных устройствах в составе системы единого времени (СЕВ) и тех, что входят в локальную компьютерную сеть объекта (Ethernet).
Предусмотрено 2 режима работы:
- На вход NTP прибора с внешнего к ЛВС сервера поступает сигнал, который преобразуется в DCF и передается на часовую станцию или первичные (первично-вторичные) часы.
- На вход DCF прибора от внешнего источника синхронизации (например, мастер-часы) поступает сигнал, который трансформируется в NTP и транслируется в локальную сеть, что синхронизирует все подключенные ПК.

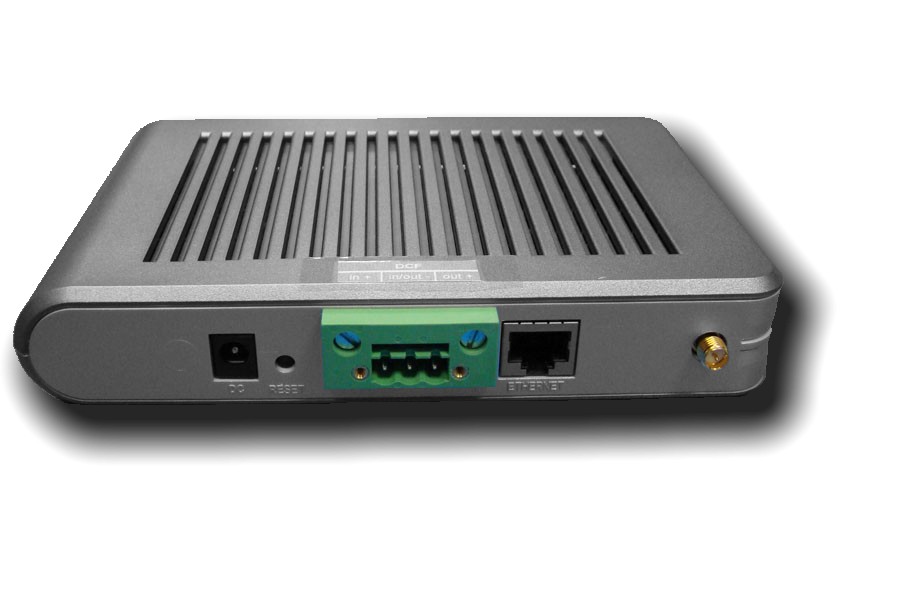

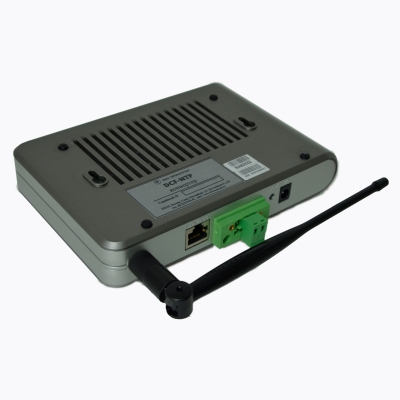

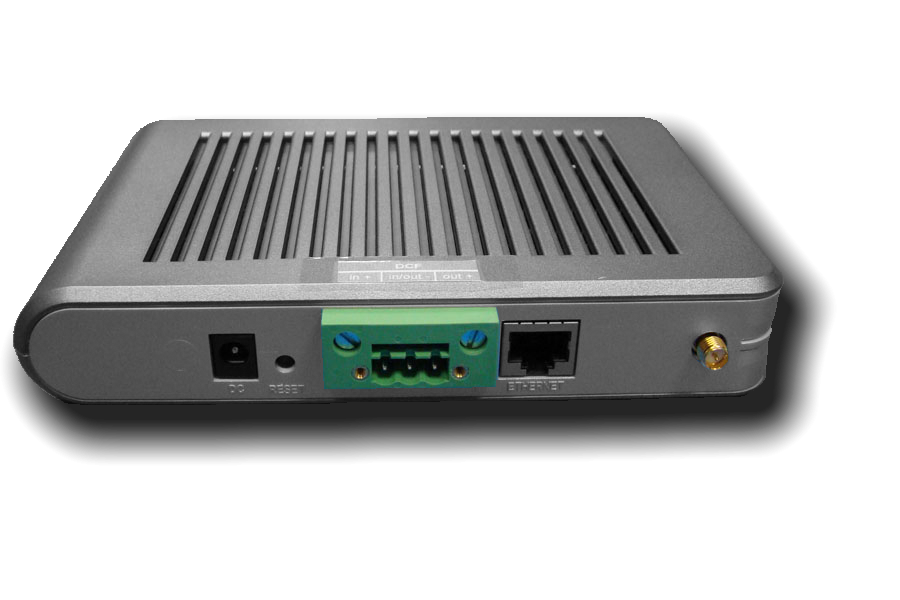

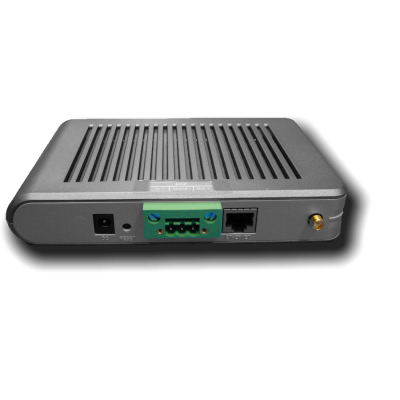

Устройство DCF-NTP оснащено модулем Wi-Fi и антенной, что позволяет включать его в ЛВС беспроводным способом, как альтернатива стандартному проводному Ethernet.
Все настройки и управление прибором можно производить дистанционно, через веб-интерфейс, посредством ПК в той же ЛВС.
Подробное описание

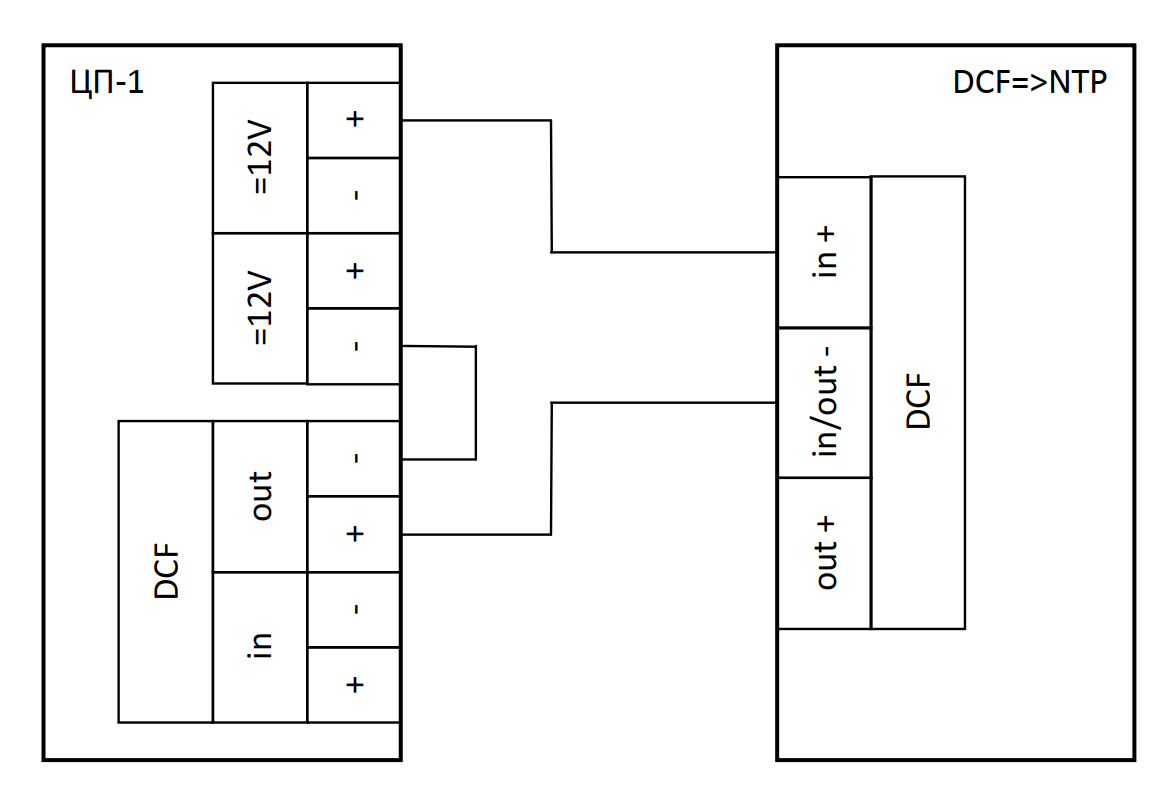

Подключение источника DCF с выходом пассивная «токовая петля» к конвертеру DCF-NTP
Схема подключения приёмника DCF-сигнала к конвертеру DCF-NTP
| Тип устройства: | Конвертер сигналов синхронизации времени DCF и NTP |
| Точность синхронизации, не хуже | 20 мс |
| Сетевой адаптер питания, вход | 100…240 В, 50/60 Гц, 0.3 А |
| Сетевой адаптер питания, выход | 5 В, 2 А |
| Диапазон рабочих температур | 0…+50 °C |
| Гальваническая развязка входа синхронизации DCF | + |
| Диапазон амплитуд входного сигнала DCF | 5…30 В |
| Максимальный входной ток сигнала DCF | 20 мА |
| Гальваническая развязка выхода синхронизации DCF | + |
| Максимальный ток нагрузки выхода синхронизации DCF | 30 мА |
| Максимальное коммутируемое напряжение выхода синхронизации DCF | 30 В |
| Остаточное выходное напряжение в замкнутом состоянии выхода синхронизации DCF, не более | 8,5 В |
| Габариты | 165 х 30 х 110 мм |
| Преобразователь: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
