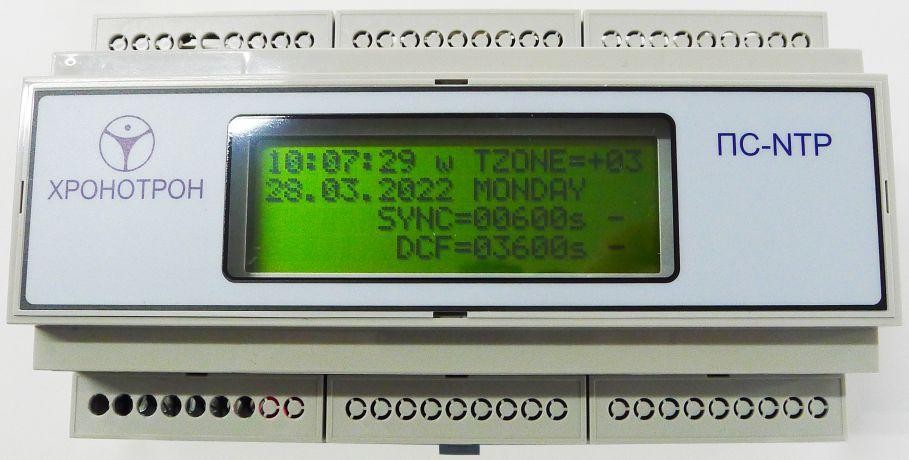

ПС-NTP ХРОНОТРОН Конвертер сигналов
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Конвертер сигналов ПС-NTP используется для надежной синхронизации времени различных устройств в составе системы единого времени (СЕВ) от сервера точного времени в сети Интернет.
Посредством разъема Ethernet прибор подключается к локальной сети и получает доступ к серверу точного времени NTP, принимает от него данные и преобразует их в управляющий DCF-сигнал, который транслируется на часовую станцию или первичные (первично-вторичные) часы. DCF-выход в двух вариантах: пассивный - синхронизация приборов при одиночном подключении с оптической развязкой схемы конвертера; активный - синхронизация устройств, если они во множестве подключены к конвертеру по схемам "шина" или "звезда".
Устройство ПС-NTP дополнительно оснащено портами RS-485, RS-232. Первый служит для подключения иных интерфейсных модулей и синхронизации ПК, расположенных далеко от прибора (нужно спец.ПО); второй является служебным, через подключение к нему проводятся настройки работы прибора.
Питание от сети 220В через сетевой адаптер, монтаж на DIN-рейку.
Подробное описание

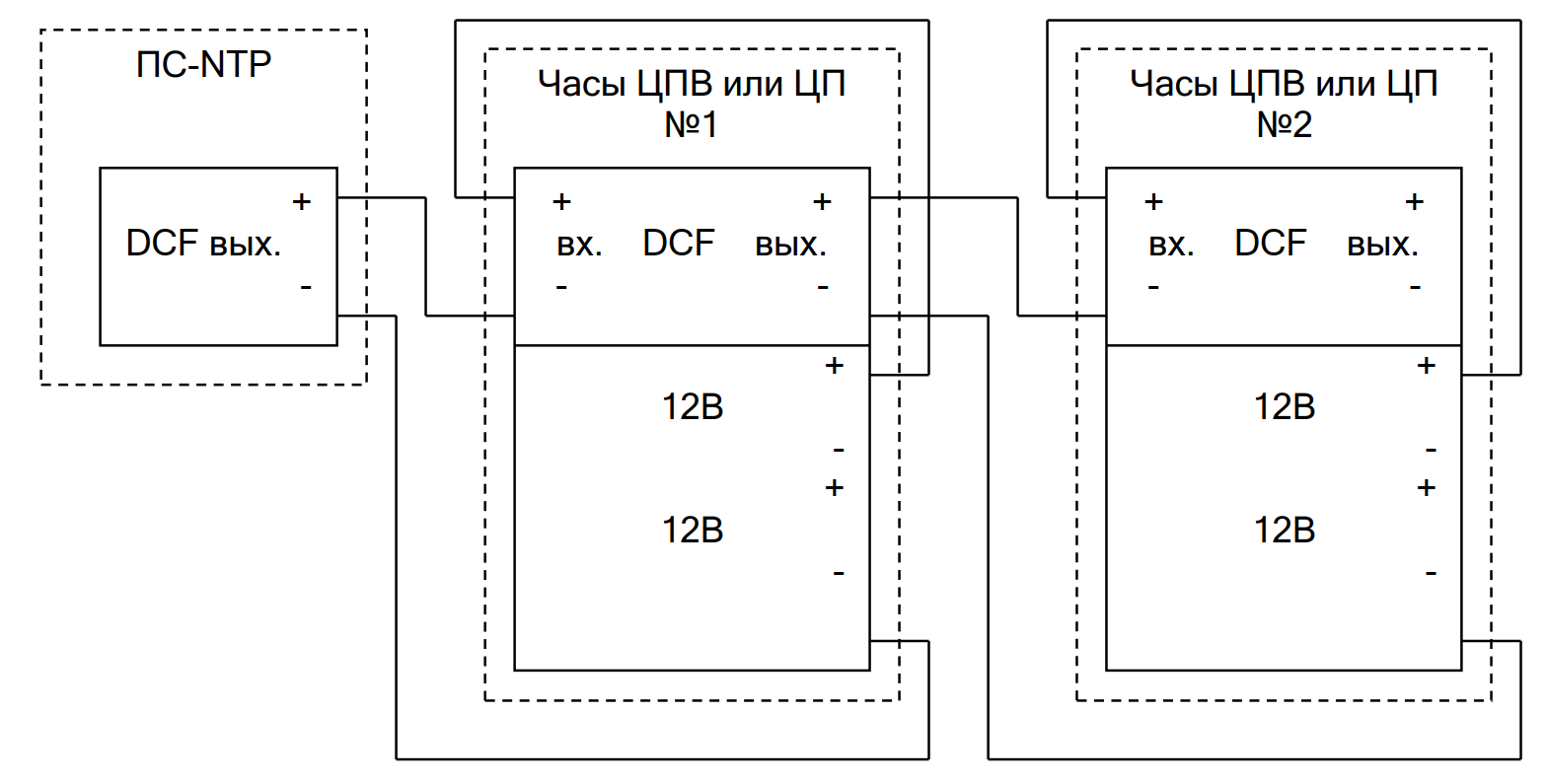

Схема подключения часов ЦП, ЦПВ к активному выходу DCF-сигнала
Схема подключения часов ЦП, ЦПВ к пассивному выходу DCF-сигнала

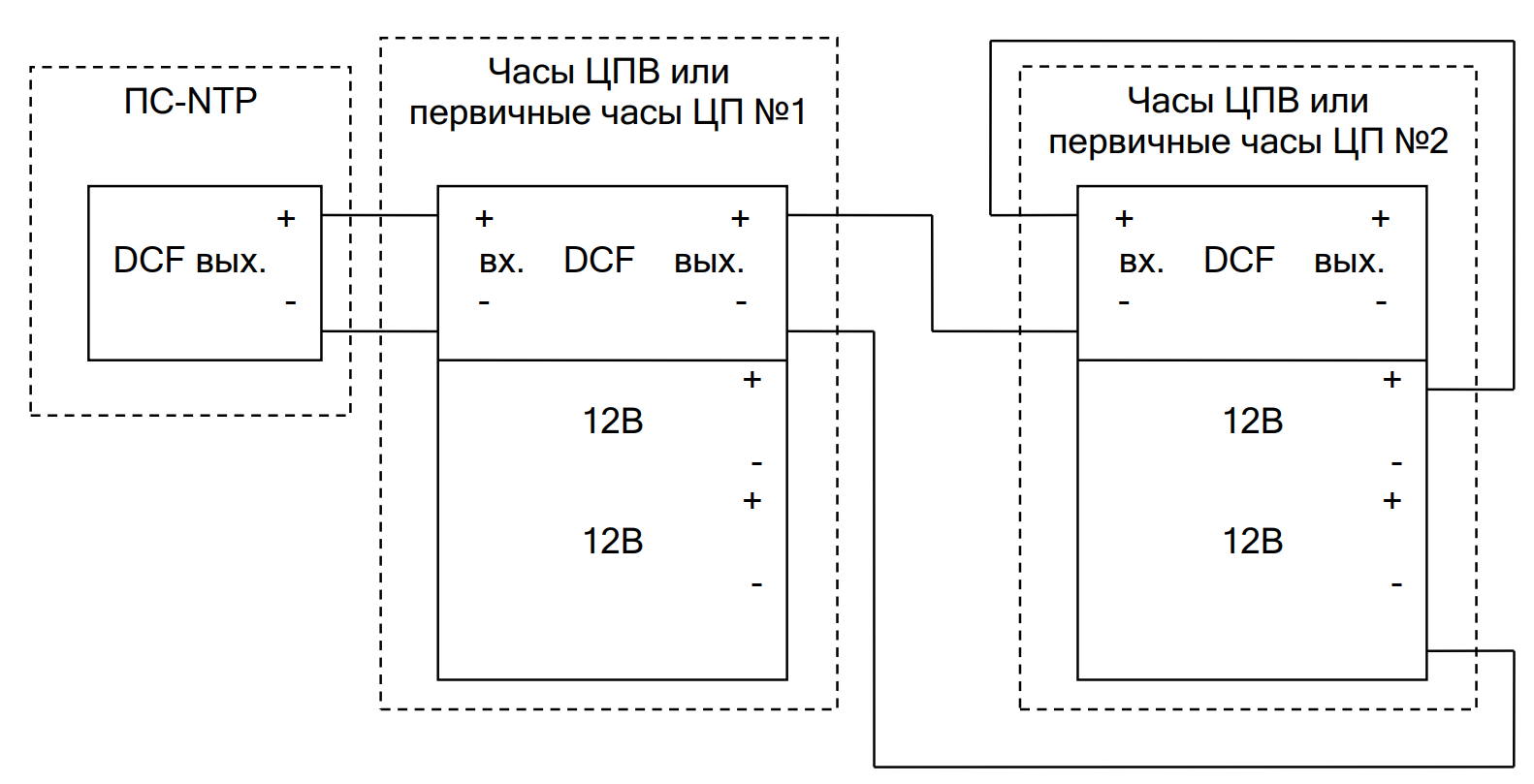

Схема подключения часов ЦП, ЦПВ смешанного типа
| Тип устройства: | Конвертер сигналов синхронизации времени NTP в DCF |
| Точность синхронизации, не хуже | 10 мс |
| Сетевой адаптер питания, вход | 100…240 В, 50/60 Гц, 0.3 А |
| Сетевой адаптер питания, выход | 12 В, 2 А |
| Диапазон рабочих температур | 0…+50 °C |
| Активный выход DCF: | |
| - Гальваническая развязка входа синхронизации DCF | - |
| - Амплитуда напряжения без нагрузки | 5В±20% |
| - Максимально допустимый выходной ток | 200 мА |
| - Нагрузочная способность | до 10 часов типа ЦП, ЦПВ |
| Пассивный выход DCF: | |
| - Гальваническая развязка выхода синхронизации DCF | + |
| - Максимальное коммутируемое напряжение | 30 В |
| - Максимальный ток нагрузки | 30 мА |
| - Остаточное выходное напряжение в замкнутом состоянии выхода синхронизации DCF, не более | 8,5 В при токе 10мА |
| Диапазон часовых поясов | ±12 часов |
| Период синхронизации от NTP-сервера, не более | 43200 сек (12 часов) |
| Таймаут DCF-сигнала, не более | 43200 сек (12 часов) |
| Порт RS-232 | + |
| Порт RS-485 | + |
| Диапазон коррекции точности хода часов | ±98 мкс/сек |
| Автономная точность хода при +25°C, не хуже | 1 сек/сутки |

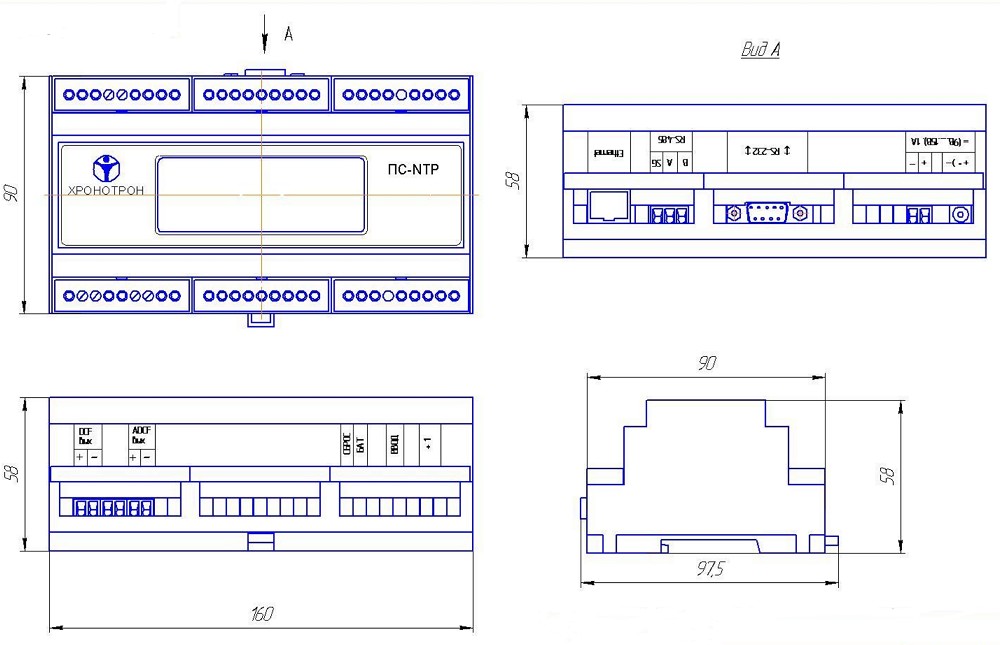

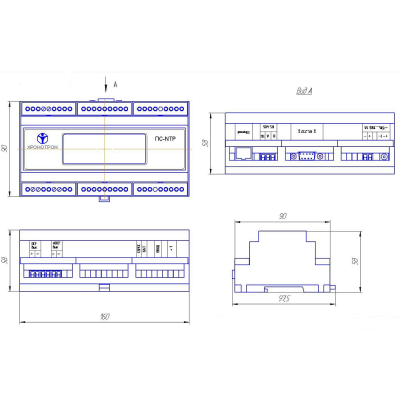

| Габариты | 160 х 90 х 58 мм. |
| Преобразователь: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
