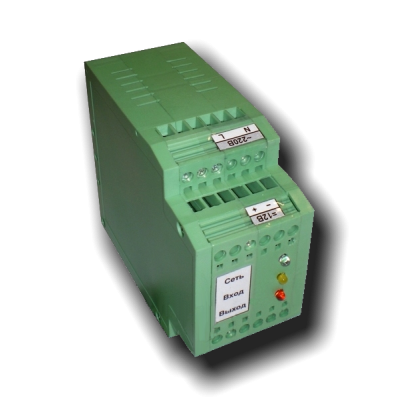

ПСС-Д ХРОНОТРОН Формирователь сигналов синхронизации DCF
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Формирователь сигналов синхронизации DCF ПСС-Д применяется в составе СЕВ в случаях, когда первичные часы (мастер-часы/часовые станции) требуется синхронизировать от источников с выходным интерфейсом передачи данных RS-232 или RS-485. Для этого формирователь оснащен двумя входами по одному на каждый интерфейс. У прибора один выход DCF, его тип пассивная токовая петля. Когда на вход приходят данные сигналов точного времени и дате (последовательность с периодом 1 сек), на выходе генерируется соответствующий данным входным сигналам сигнал синхронизации DCF.
Формирователь ПСС-Д может применяться также с первично-вторичными и самоустанавливающимися часами, реле времени и иными приборами, которые принимают синхронизационный DCF-сигнал.

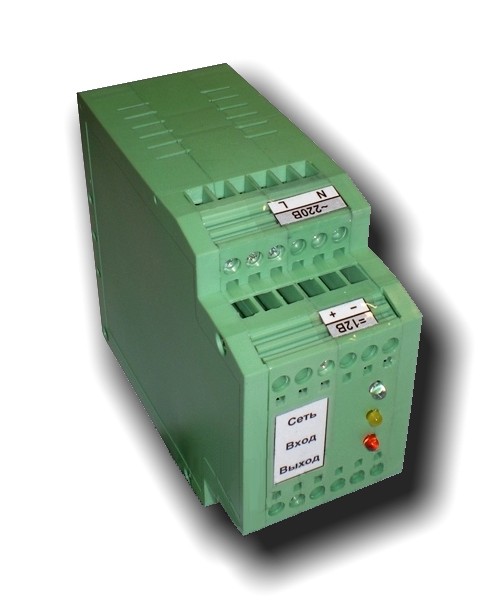

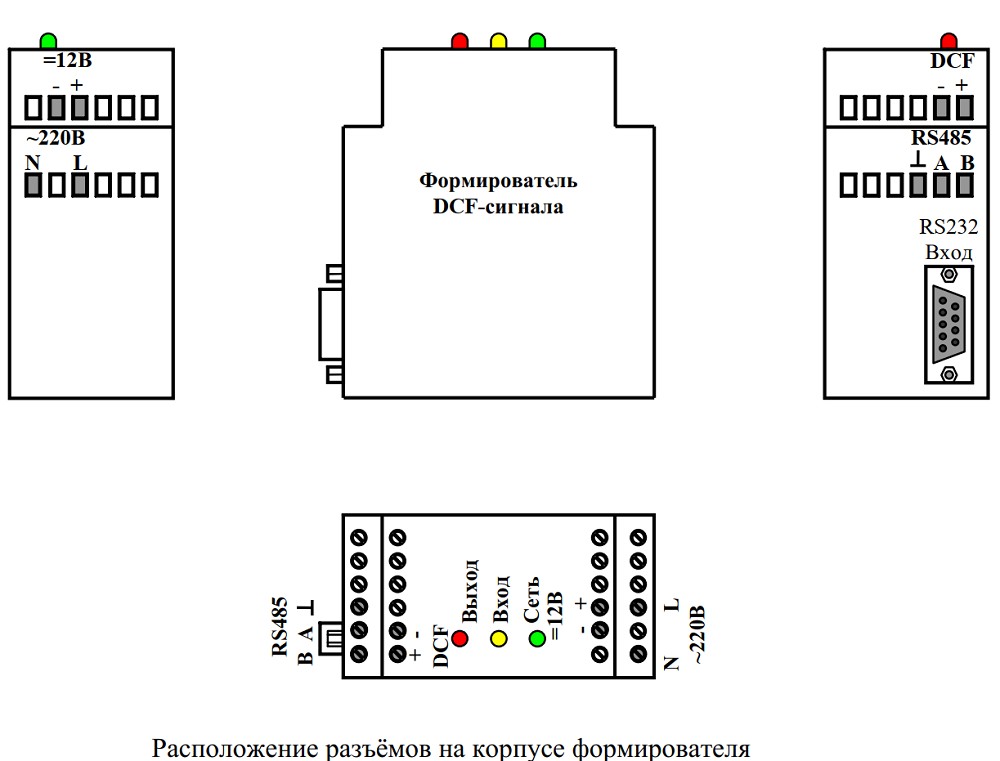

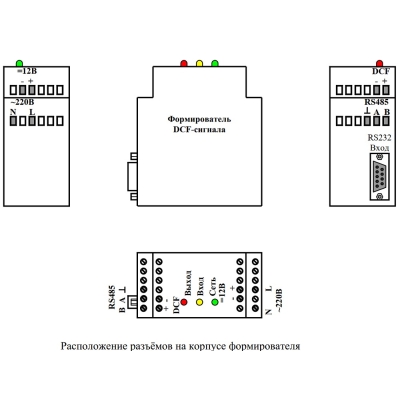

Светодиодная индикация из 3-х диодов расположена на лицевой части устройства и показывает наличие/отсутствие сигнала на контактах «Сеть», «Вход» и «Выход».
Выходной DCF-сигнал формируется учитывая заданный часовой пояс или по адресу внутри подсистемы. В адресном режиме работы ПСС-Д воспринимает исключительно синхроимпульсы отправленные по конкретному адресу. Совокупность данных настроек позволяет создать СЕВ с 15-ю различными часовыми поясами по одной ЛС.

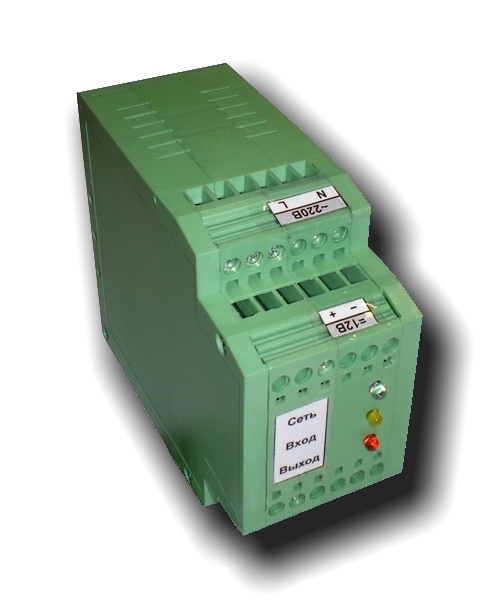

Корпус прибора выполнен из пластика и предназначен для монтажа в стойку 19” на DIN-рейку. Питание от сети 220В через адаптер.
Подробное описание

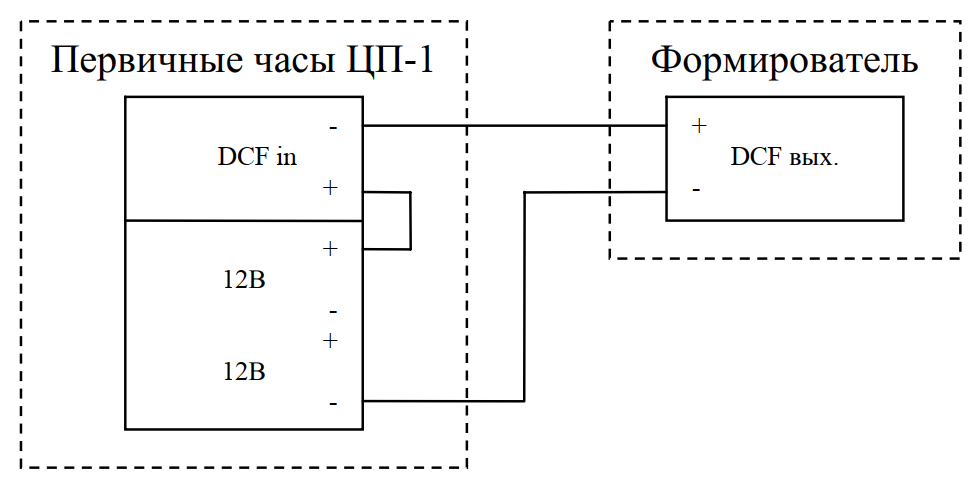

Подключение формирователя ПСС-Д к первичным часам ЦП-1

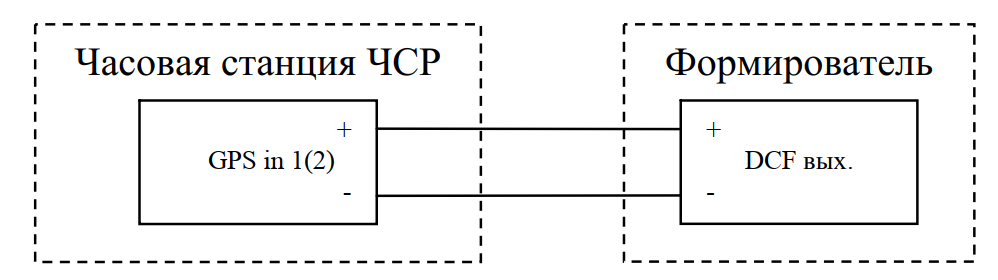

Подключение формирователя ПСС-Д к часовой станции ЧСР
| Тип устройства: | Формирователь DCF-сигналов синхронизации времени |
| Напряжение питания при использовании внутреннего источника | 220 В ± 10 %, 50 Гц |
| Напряжение питания при использовании внешнего источника постоянного тока | 9…12 В, 300 мА |
| Потребляемая мощность, не более | 2 Вт |
| Диапазон рабочих температур | -20…+70 °C |
| Максимальный ток нагрузки выхода синхронизации DCF | 70 мА |
| Максимальное коммутируемое напряжение выхода синхронизации DCF | 30 В |
| Остаточное выходное напряжение, не более | 8,5 В, при токе 10 мА |
| Амплитуда напряжения на входе синхронизации по RS-232 | 5 - 12 В |
| Максимальное сопротивление нагрузки информационного входа RS-232 | 3 кОм |
| Максимальное количество приёмников на линии информационного входа RS-485 | 31 |
| Максимальная дальность линии линии синхронизации по RS-485 | 1200 м |
| Точность привязки DCF-сигнала к началу минуты, не хуже | 1 мс |
| Диапазон устанавливаемых часовых поясов | 0…+12 ч |
| Дискретность установки часовых поясов | 1 ч |
| Формирователь: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
