ПСС-К ХРОНОТРОН Преобразователь сигналов синхронизации времени DCF
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Преобразователь сигналов ПСС-К используется для надежной синхронизации времени различных технологических устройств от системы единого времени (СЕВ).
На вход прибора поступают сигналы точного времени DCF от первичных, первично-вторичных или мастер-часов, а также от часовой станции. Преобразователь с периодичностью 1 раз в 1 секунду на обоих выходах (RS-232 и RS-485) одновременно формирует последовательность данных о точном времени, которая привязана к началу секунды. Выходной DCF-сигнал формируется учитывая заданный часовой пояс, также можно задать автоматический переход на сезонное время.

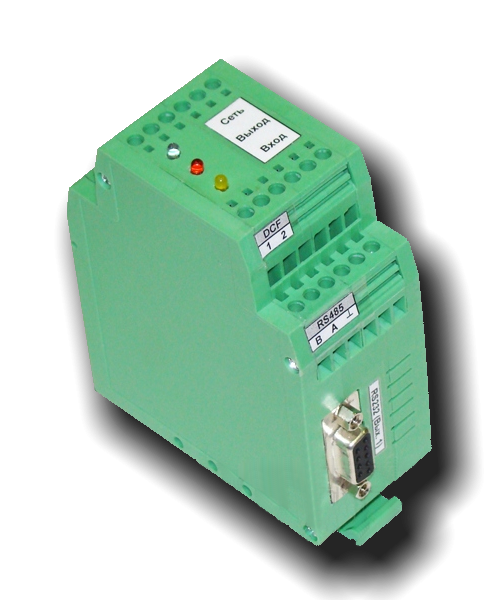

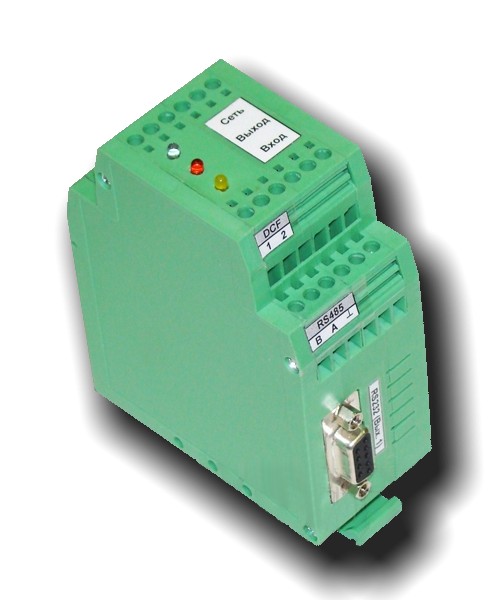

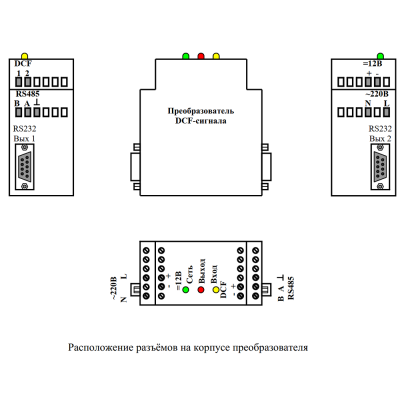

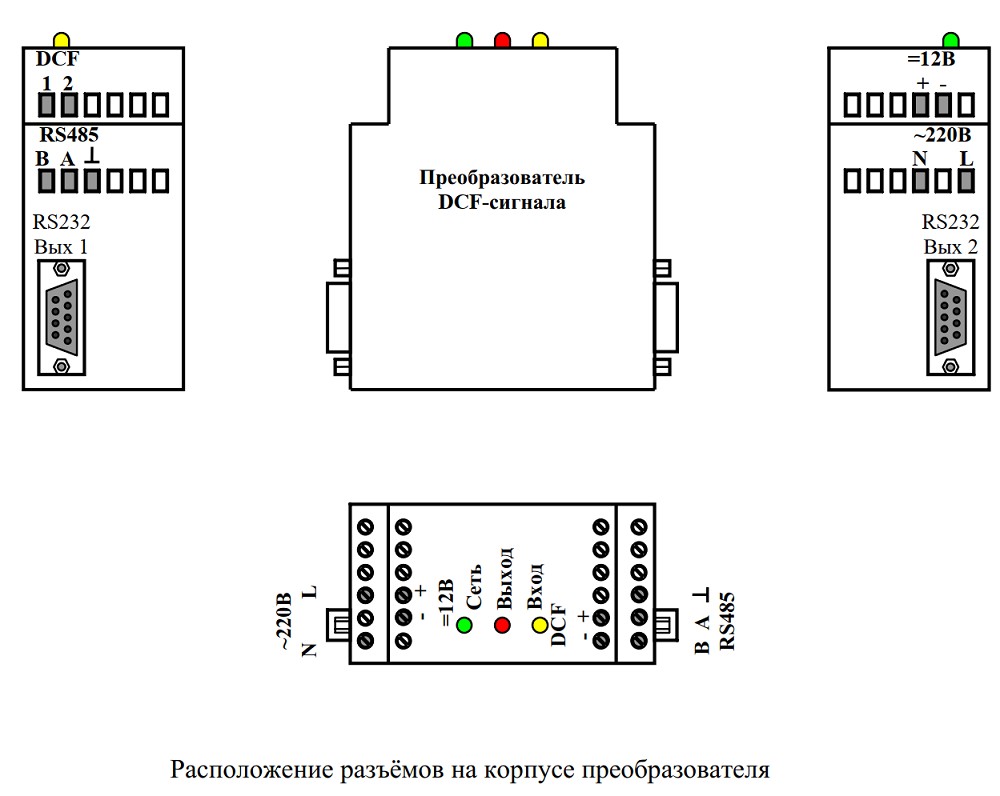

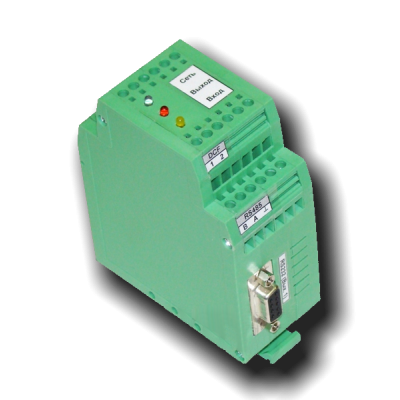

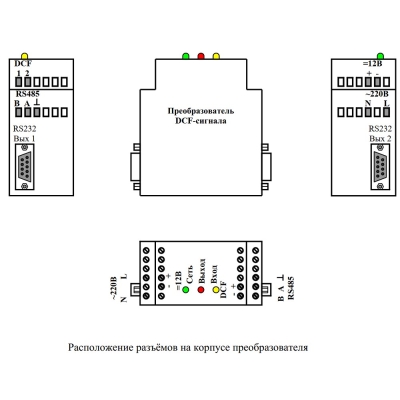

Светодиодная индикация из 3-х диодов расположена на лицевой части устройства и показывает наличие/отсутствие сигнала на контактах «Сеть», «Вход» и «Выход».
Корпус прибора выполнен из пластика и предназначен для монтажа в стойку 19” на DIN-рейку. Питание от сети 220В через адаптер.
Подробное описание

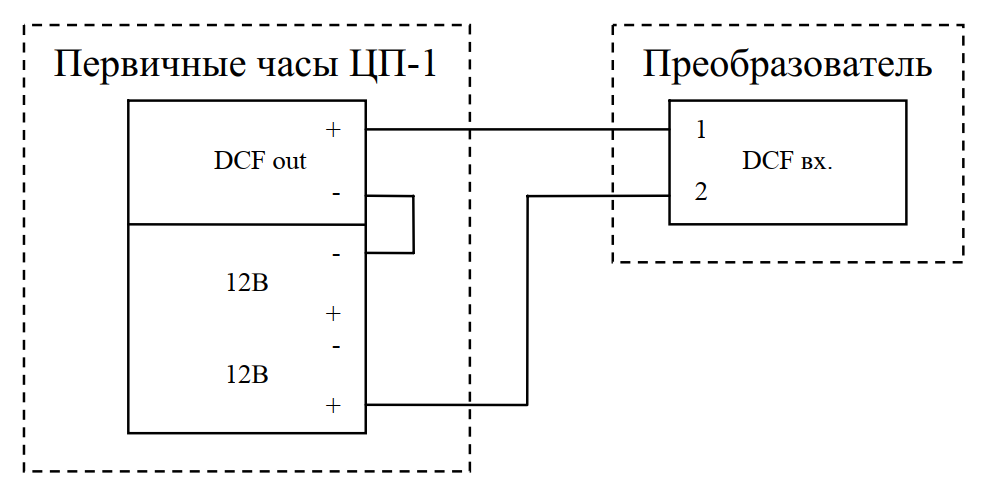

Пример подключения источника активного DCF-сигнала

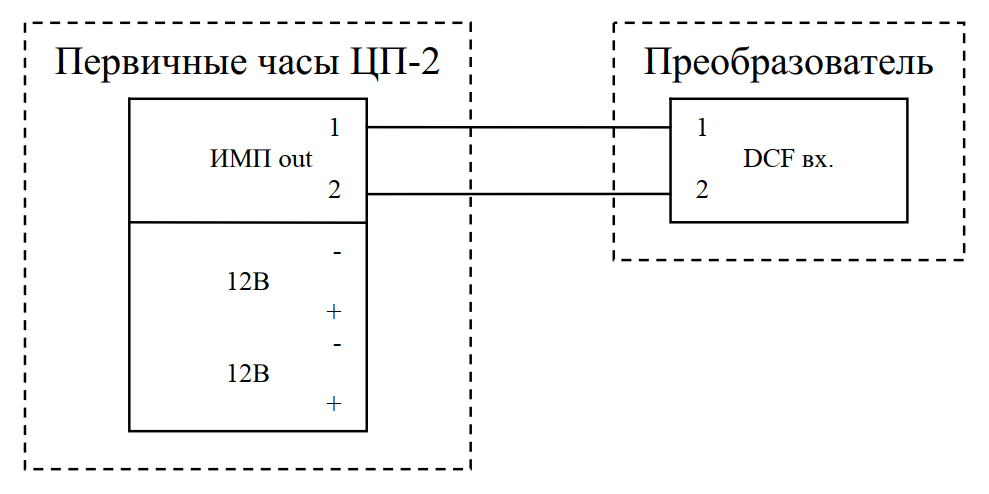

Пример подключения источника пассивного DCF-сигнала
| Тип устройства: | Конвертер сигналов синхронизации времени DCF в RS485 и RS232 |
| Напряжение питания при использовании внутреннего источника | 220 В ± 10 %, 50 Гц |
| Напряжение питания при использовании внешнего источника постоянного тока | 9…12 В, 300 мА |
| Потребляемая мощность, не более | 2 Вт |
| Диапазон рабочих температур | -20…+70 °C |
| Максимальный ток входа синхронизации DCF | 40 мА |
| Максимальное напряжение входного сигнала синхронизации DCF | 30 В |
| Амплитуда напряжения на выходе синхронизации по RS-232, не менее | 5 В |
| Минимальное сопротивление нагрузки информационного выхода RS-232 | 3 кОм |
| Максимальное количество приёмников на линии информационного выхода RS-485 | 31 |
| Максимальная дальность линии линии синхронизации по RS-485 | 1200 м |
| Точность привязки синхропосылки к началу секунды, не хуже | 1 мс |
| Диапазон устанавливаемых часовых поясов | 0…+12 ч |
| Дискретность установки часовых поясов | 1 ч |
| Преобразователь: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
