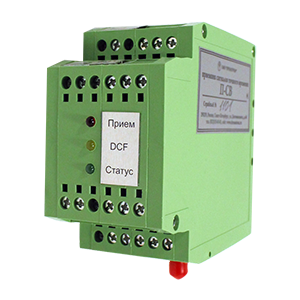

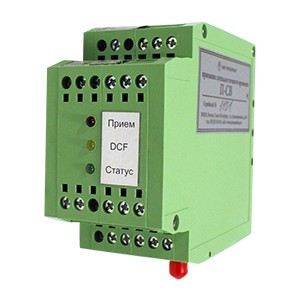

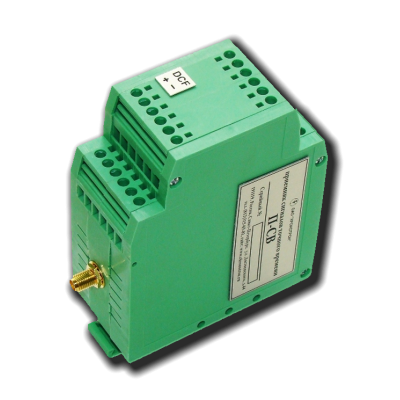

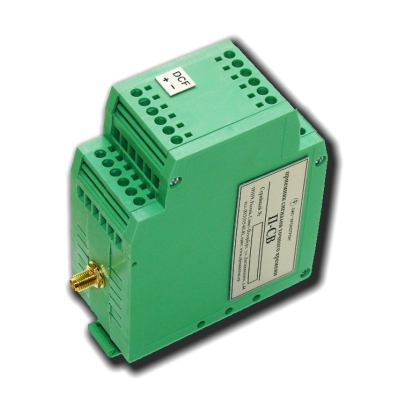

П-СВ ХРОНОТРОН Приемник GPS-сигналов точного времени
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
GPS-приемник сигналов точного времени ХРОНОТРОН П-СВ эксплуатируется в составе систем единого времени (СЕВ) на различных объектах с целью максимизации точности системы.
Принимает сигналы синхронизации от спутников навигационной системы GPS, на которых размещены эталонные часы. Далее, на их основе генерируется DCF-сигнал синхронизации для СЕВ, который передается на мастер-часы, часовые станции, первично-вторичные цифровые часы и подобные им устройства, которые оснащены пассивным входом DCF типа «токовая петля». Формирование сигнала производится с учетом выставленного DIP-переключателями на приборе часового пояса. Возможен также учет сезонного времени.

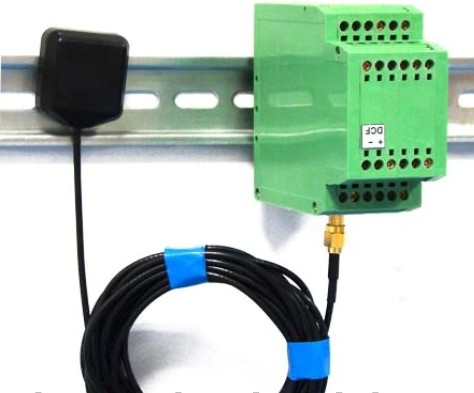

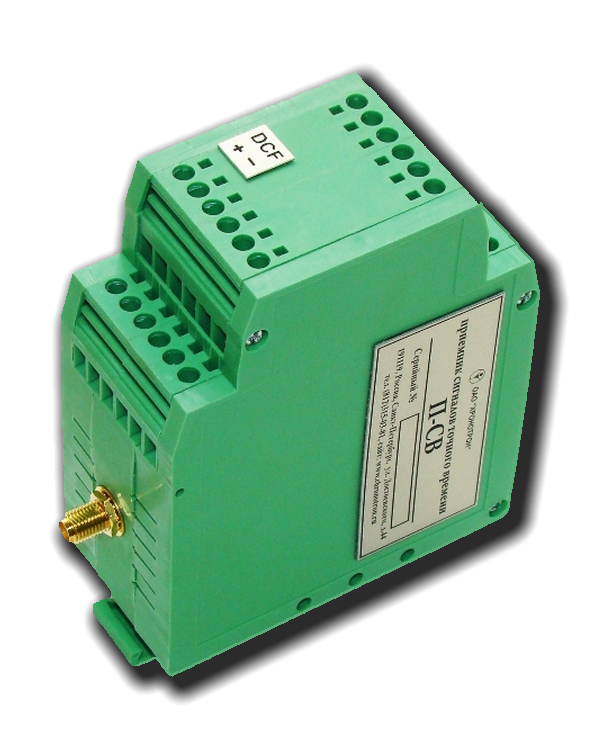

Устройство состоит из двух блоков - приемника, расположенного в телекоммуникационном шкафу/боксе на DIN-рейке и выносной антенне на магните, которая подключается к П-СВ коаксиальным кабелем длиной пять (5) метров. Антенна обеспечивает надежный качественный прием данных от спутника, особенно если установлена перпендикулярно плоскости установки.

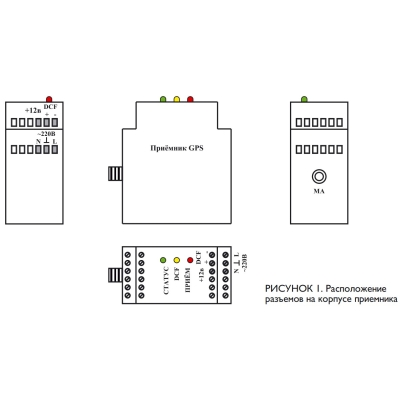

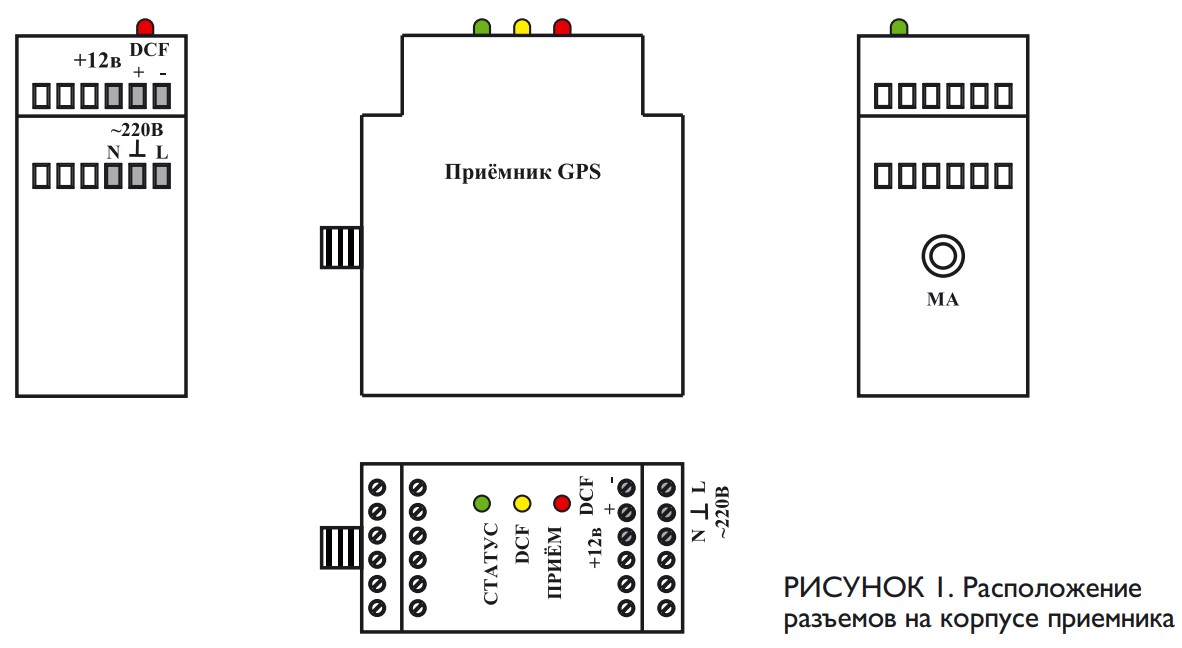

На лицевой части корпуса размещены светодиодные индикаторы, отображающие работу устройства, наличие устойчивого приема, а также передачу синхро-сигналов DCF.
Электропитание организовано от сети ~220В с резервированием за счет внешнего источника постоянного тока на 9-12В и током 300 мА.

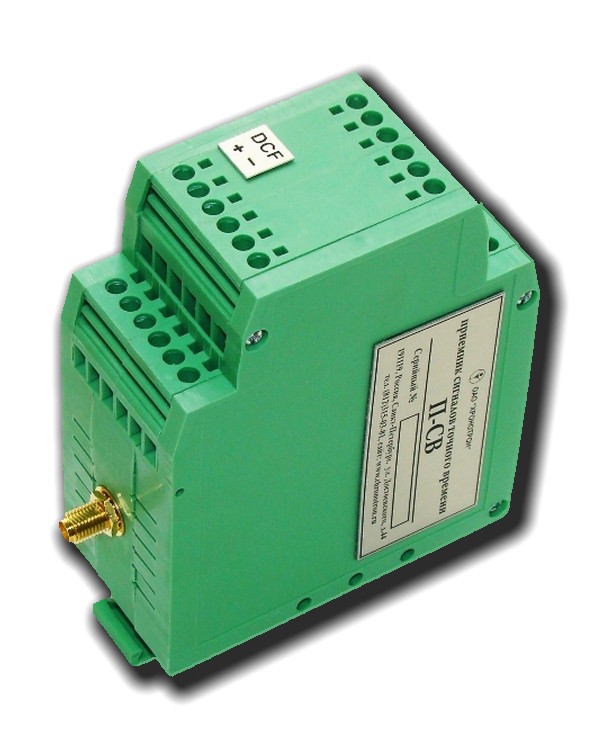

Корпус пластиковый, монтаж на DIN-рейку.
Подробное описание

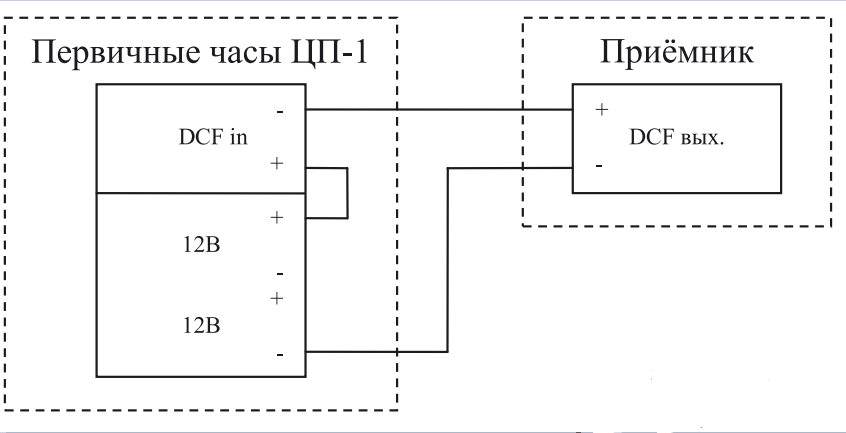

Подключение приёмника П-СВ к первичным часам ЦП-1

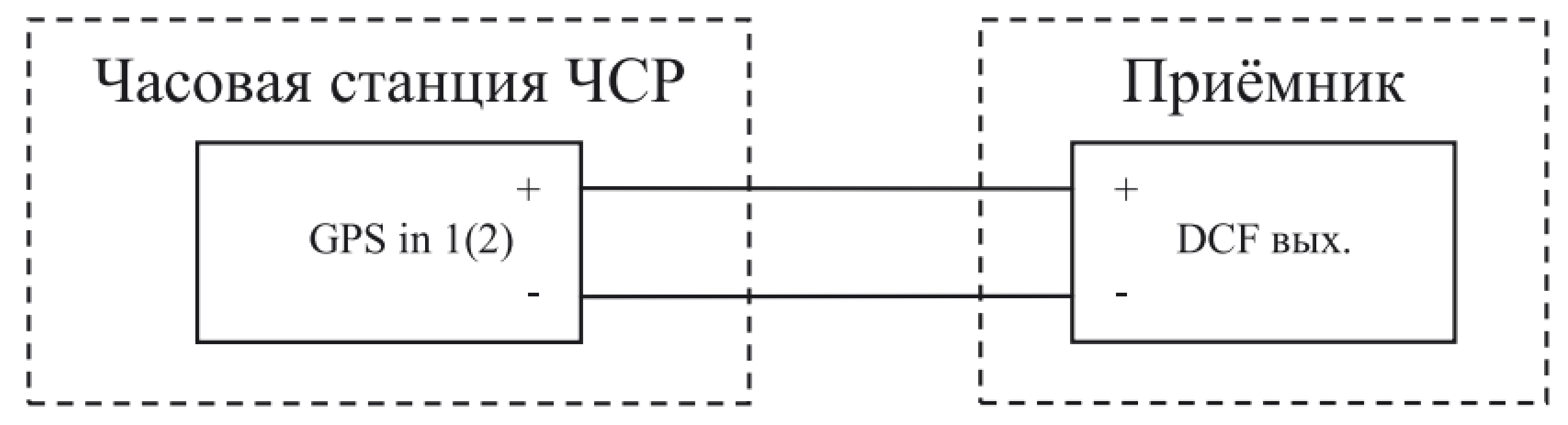

Подключение приёмника П-СВ к часовой станции ЧСР
| Тип устройства: | приемник сигналов точного времени |
| Тип сигналов: | GPS |
| Выход: | DCF-77 |
| Напряжение питания при использовании внутреннего источника | 220 В ± 10 %, 50 Гц |
| Напряжение питания при использовании внешнего источника постоянного тока | 9…12 В, 300 мА |
| Потребляемая мощность, не более | 3 Вт |
| Диапазон рабочих температур | –20...+70 °C |
| Диапазон устанавливаемых часовых поясов | 0…+12 ч |
| Дискретность установки часовых поясов | 1 ч |
| Максимальный ток нагрузки выхода синхронизации DCF | 70 мА |
| Максимальное коммутируемое напряжение выхода синхронизации DCF | 30 В |
| Остаточное выходное напряжение в замкнутом состоянии выхода синхронизации DCF, не более | 8,5 В |
| Точность синхронизации импульсов DCF-сигнала по отношению к метке времени «1PPS», не хуже | 100 мкс |
| Задержка начала выдачи сигнала синхронизации DCF после включения питания, при свободной видимости небосклона магнитной антенной, не более | 5 мин |
| Номинальное напряжение питания | 3,3 В |
| Максимальный ток потребления | 100 мА |
| Диапазон рабочих температур | -40...+85 °C |
| Рабочая частота | 1575.42 МГц (L1 диапазон, C/A код) |
| Коэффициент усиления, не менее | 20 дБ |
| Максимальная длина кабеля RG-174 | 5 м |
| Приемник: | 1 шт. |
| Антенна: | 1 шт. |
| Кабель для подключения к антенне: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
